钛合金难切削？问题不止在锯条，锯床硬件才是关键！

钛属于同素异构体，熔点 1720℃。低于 882℃为密排六方晶格（α 钛合金）；高于 882℃转变为体心立方晶格（β 钛合金）。

按照基体组织分为α 钛合金（TA）、β 钛合金（TB）、α+β 钛合金（TC）**三大类。加工难易程度：α 钛合金＞α+β 钛合金＞β 钛合金；即便是同系列钛合金，抗拉强度、硬度不同，锯切难度差异也很大。

商业纯钛锯切难度接近奥氏体不锈钢，但绝大多数钛合金加工难度很高：硬度 HB＞350 切削困难；HB＜300 又极易发生粘刀。钛合金加工难点，不只是硬度，是化学、物理、力学综合性能带来的加工挑战，五大典型锯切特点：

1. 变形系数小：变形系数≤1，切屑在前刀面摩擦行程大，加速锯条磨损。
2. 切削温度高：导热系数仅为 45钢 的1/5‑1/7；热量集中在刃口位置，同等条件切削温度比 45 号钢高一倍以上。

1. 单位切削力大：切屑接触长度短，单位面积受力巨大，容易崩刃；弹性模量小，加工易发生弯曲振动，加剧锯条损耗，对锯床整机刚性提出极高要求。
2. 冷硬现象严重：高温下钛极易吸收空气中氧、氮，形成硬脆表层；塑性变形带来加工硬化，加剧锯条磨损。
3. 锯条齿尖极易磨损：锻造、热轧毛坯存在硬脆外皮，容易崩刃；高温下钛合金与锯条齿尖发生化学亲和，产生粘结磨损。TC4 这类材料，切削温度才是影响锯条寿命的核心因素，并非单纯切削力。

不同钛合金切削难度参考

二、钛合金加工适配带锯条选型参考

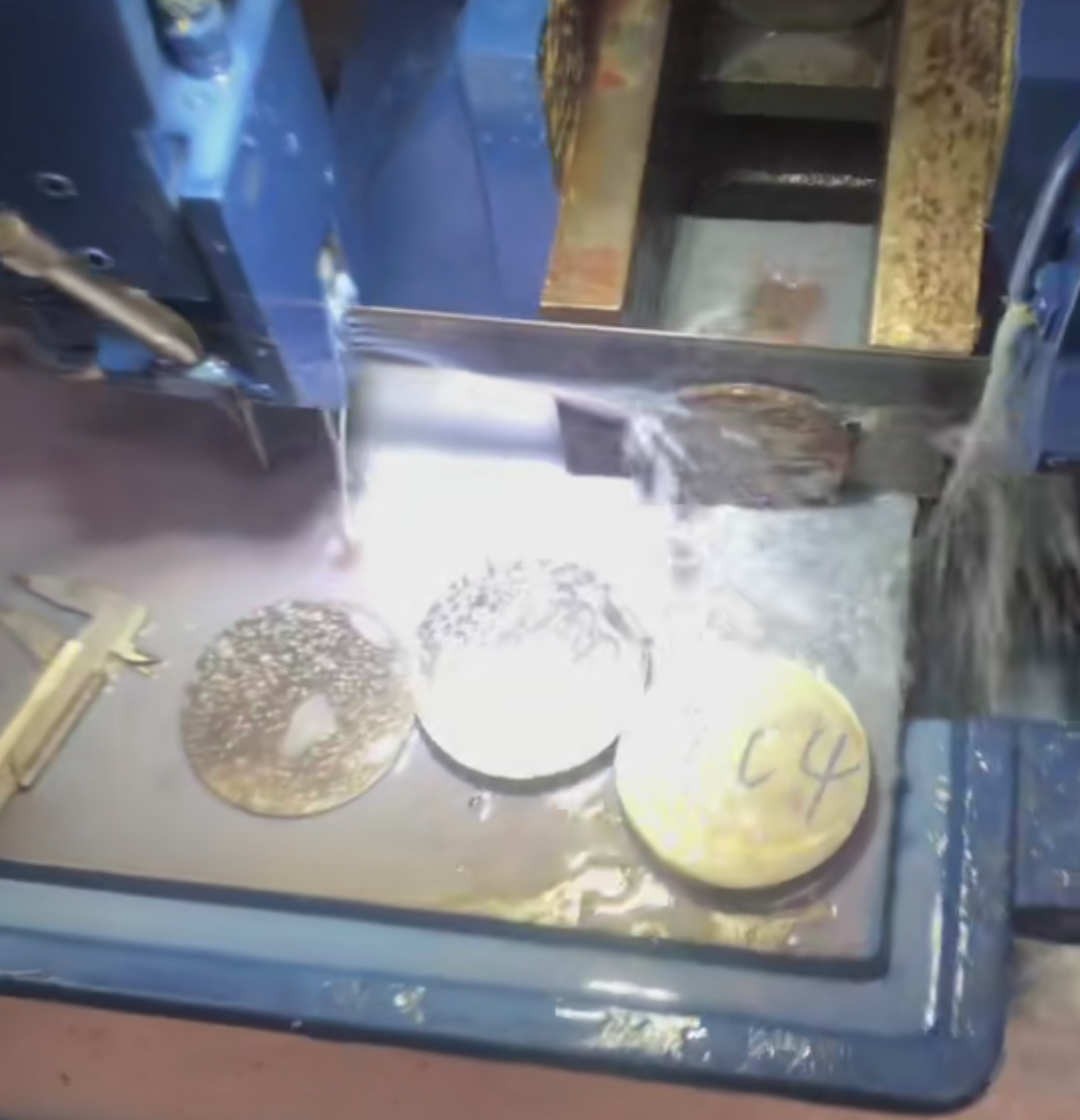

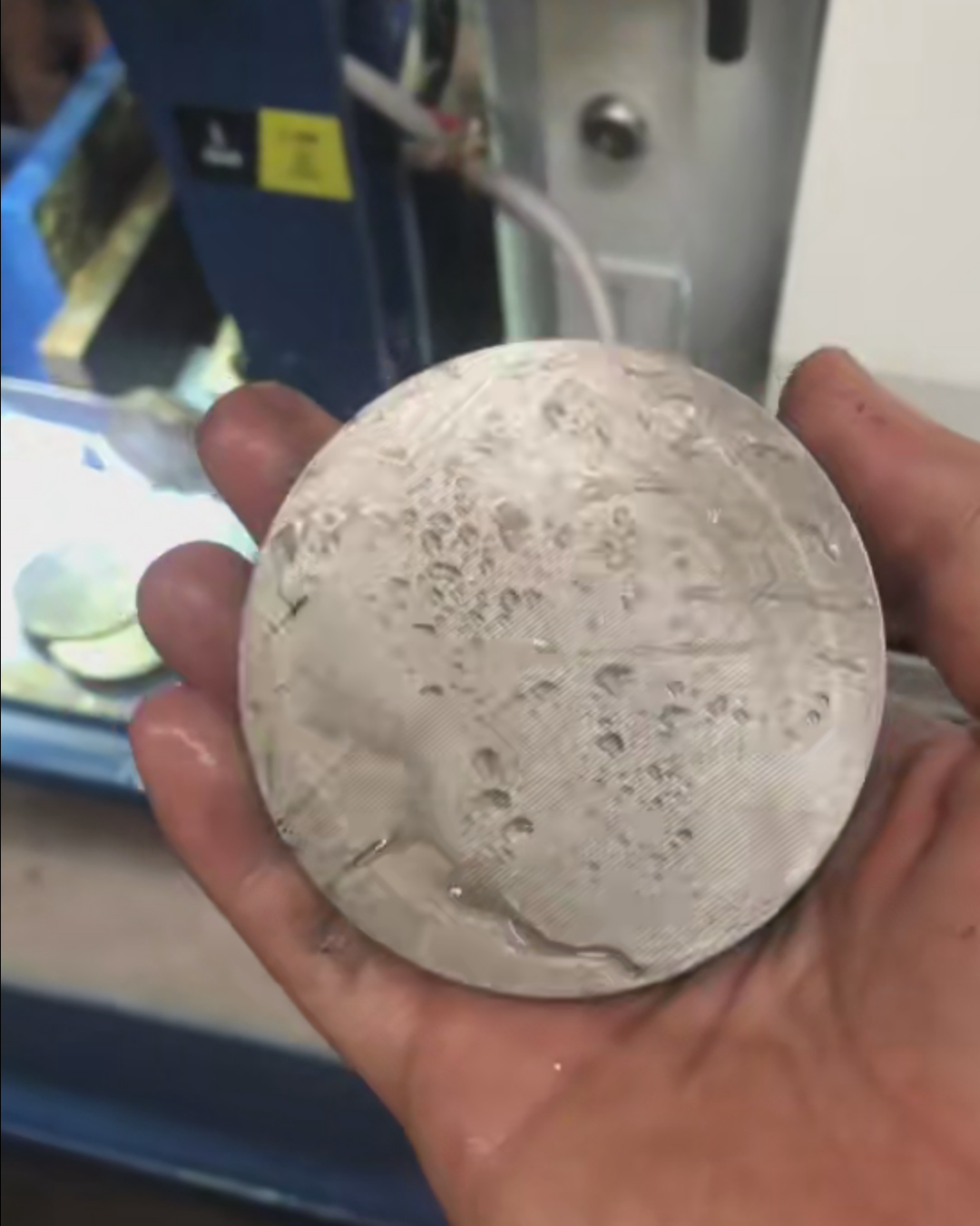

三、典型钛合金锯切参考切削用量（CB‑MP 硬质合金锯条）

双金属锯条使用时，线速度、效率需要下调；CB‑PRO/CB‑X925 可适度提高效率；材料热处理状态改变，参数同步调整。

四、钛合金锯切实操重要注意事项

1. 设备为有级变速，优先选择更低一档线速度，同步降低切削效率。
2. 去除毛坯硬皮，建议使用旧锯条切削外皮，保护新锯条齿尖。
3. 冷却润滑：选用极压切削油或者 10‑15% 极压乳化液，冷却液流量供给必须充足。冷却不足会快速烧损齿尖。
4. 整机刚性必须充足，避免切削振动；导向臂按照工件尺寸合理调节，缩短导向臂距离，增加系统刚性。
5. 钢丝刷位置调整到位，及时清除齿部钛切屑，防止积屑粘结齿尖。
6. 合理设置锯带张力，优先选用带有油压自动张力补偿装置的锯床，避免张力波动带来断带、崩齿。

五、锯床硬件为什么会影响钛合金锯切效果｜连机锯床硬件优势

很多客户更换高端硬质合金锯条，依旧崩齿、粘刀，很大根源来自锯床本体刚性、液压进给、张力、导向配置不足。加工钛合金这类难切削材料，对设备有着严苛硬件门槛。

高刚性机身基础连机 GZK 数控、GB 龙门系列，铸件牌号≥HT250，锯架 16Mn 高强度合金；全部关键结构件时效去应力；加厚底座双立柱结构，抵抗钛合金切削交变冲击震动，减少振动带来的崩齿。锯轮全部动平衡校正，降低交变冲击。

SHA 精密自研液压系统（钛合金加工核心硬件）钛合金需要极低、平稳的低速进给；普通液压系统高温油温上升后进给漂移、低速卡顿。连机SHA 精密液压系统不受油温温升干扰，最低工进 1mm/min，进刀精度 0.2mm，切削时长偏差仅 2%；变频 + 液压双阀无级调速，可以平稳匹配钛合金低进给需求，避免瞬间进给冲击崩齿。

关键配套配置

1. 油压式锯带张力补偿装置：锯切过程动态维持锯带张力，杜绝张力波动；
2. 动力钢刷清屑机构，及时清理齿部钛屑，减少粘屑积屑瘤；
3. 液压可调导向臂，导向块间隙可控，增强锯带运行稳定性；
4. 大流量冷却系统接口，适配钛合金大流量极压切削液供给。

产品选型建议中小规格钛棒下料：GZK4233A/GZK4243A 数控带锯床；大截面钛合金坯料：GB 龙门重型带锯床；棒材高速切断：P 系列数控圆锯机。

连机锯床源自 1967 老国企连云港机床厂，承袭阿玛达合作工艺，拥有 16 项实用新型专利；

整机按照 JB/T4318.3‑2013 行业标准满负荷试切出厂。针对航空、军工钛合金下料工况，可以提供工艺参数技术支持，欢迎携带钛合金工件到厂带料试切。

售后保障：20 人售后工程师团队，7×24 小时响应，江浙沪地区 24 小时上门；1000㎡原厂配件仓库，支持远程工艺指导、季度巡检维保。

联系电话：18795558636
