带锯床锯条频繁断裂怎么解决？解析断带成因与改善方案_连机锯床

在金属下料车间生产过程中，带锯条属于消耗配件，但是锯条频繁异常断裂，会直接造成生产成本上升，打乱生产排期，降低车间整体生产效率。

很多工厂遇到锯条老是断带，只知道频繁更换锯条，却找不到问题根源。锯条断裂不完全是锯条本身质量问题，和设备状态、操作工艺、工件工况都有着密切关联。本文结合“连机锯床”多年锯切实战经验，梳理带锯条各类断裂诱因，给出对应的排查与改善方案。

一、带锯条异常断裂的几类主要表现

1. 锯条背部磨损撕裂，沿锯条背部位置开裂；
2. 齿根位置开裂，齿部大面积崩齿掉齿；
3. 锯条焊缝位置断裂；
4. 无规律随机断裂，锯条多处出现裂纹。

二、不同断裂现象对应的故障原因

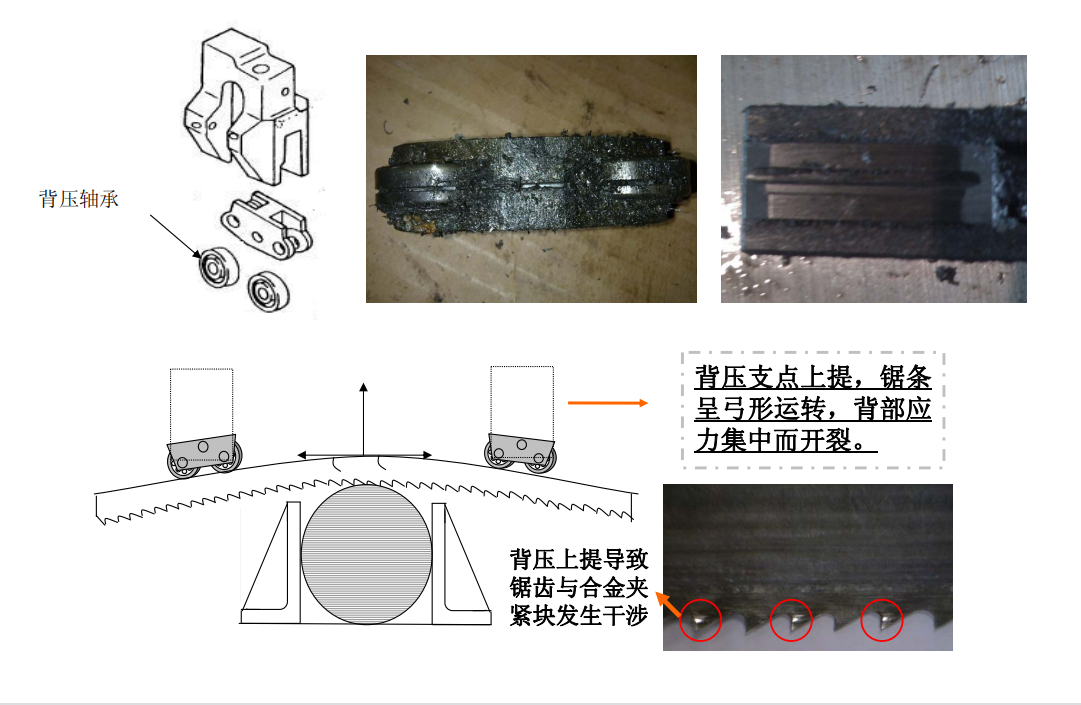

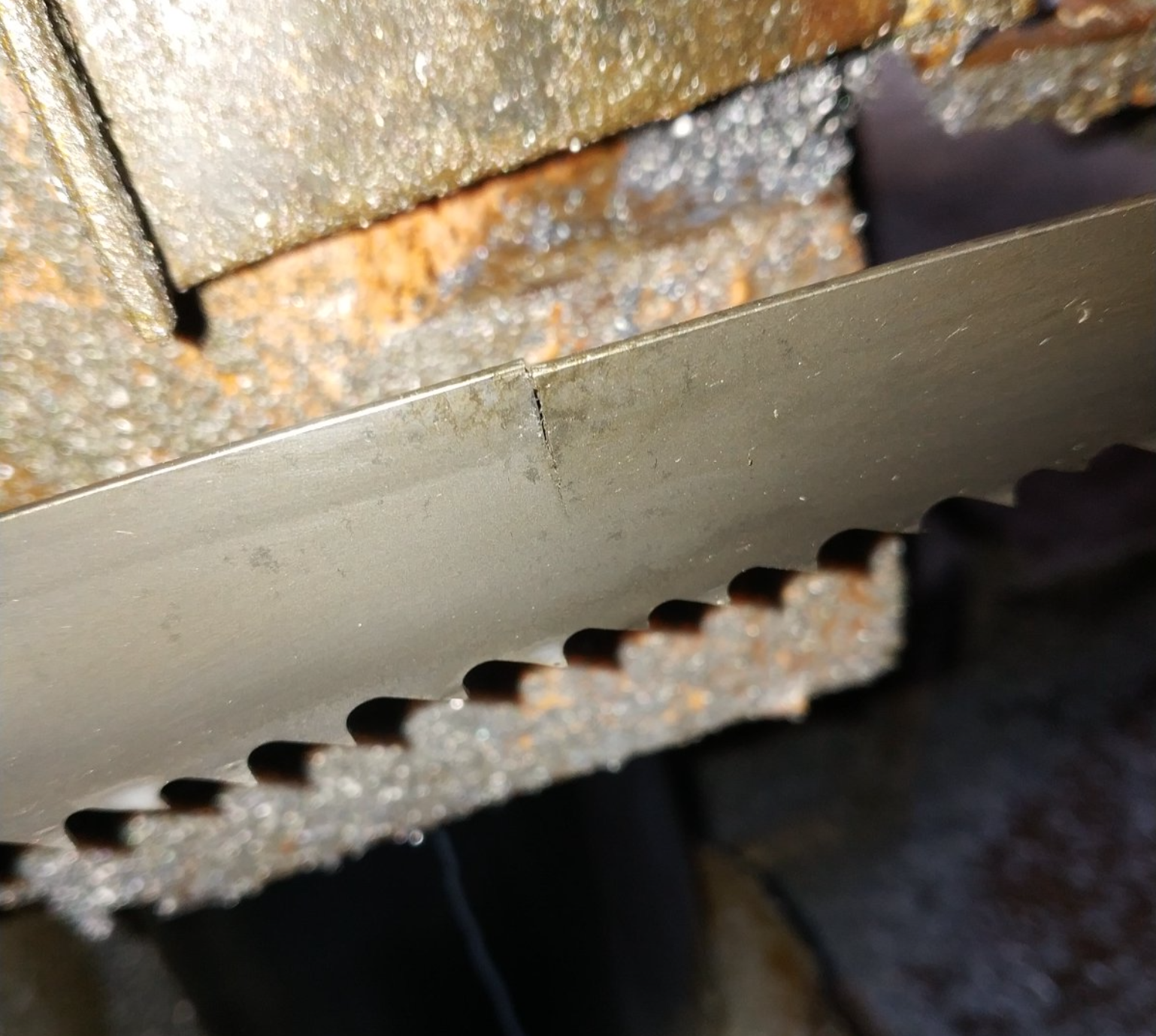

1、锯条背部撕裂开裂

• 导向块磨损严重，导向间隙过大或者过小，挤压锯条背部；
• 导向臂距离工件太远，锯条摆动幅度大，背部反复受交变应力；
• 锯轮磨损、轮面凹凸不平，锯条运行过程持续受挤压摩擦；
• 锯带张力设置过大，超出锯条承受极限。

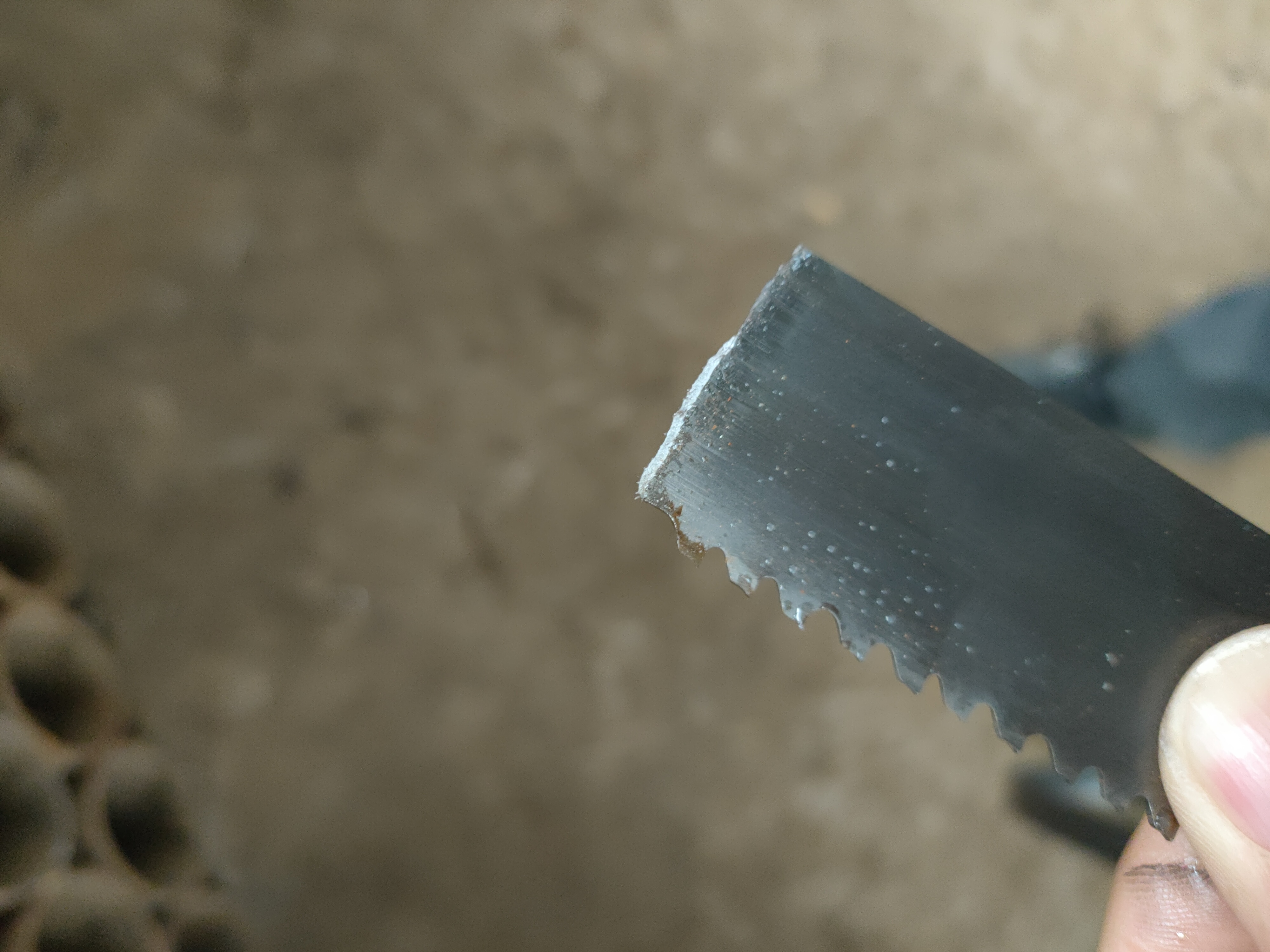

2、齿根开裂、大量崩齿掉齿

• 进给量过大，吃刀太深，齿尖瞬间负载过载；切入工件瞬间冲击载荷过高；
• 锯条齿形选择与加工工件截面不匹配，实心料选用细齿，型材薄壁选用粗齿；
• 切削线速度设置不合理，硬材质转速过快；
• 工件夹持不牢固，切削时工件窜动，撞击锯齿；
• 排屑不畅，铁屑卡在齿沟，造成齿尖崩损。

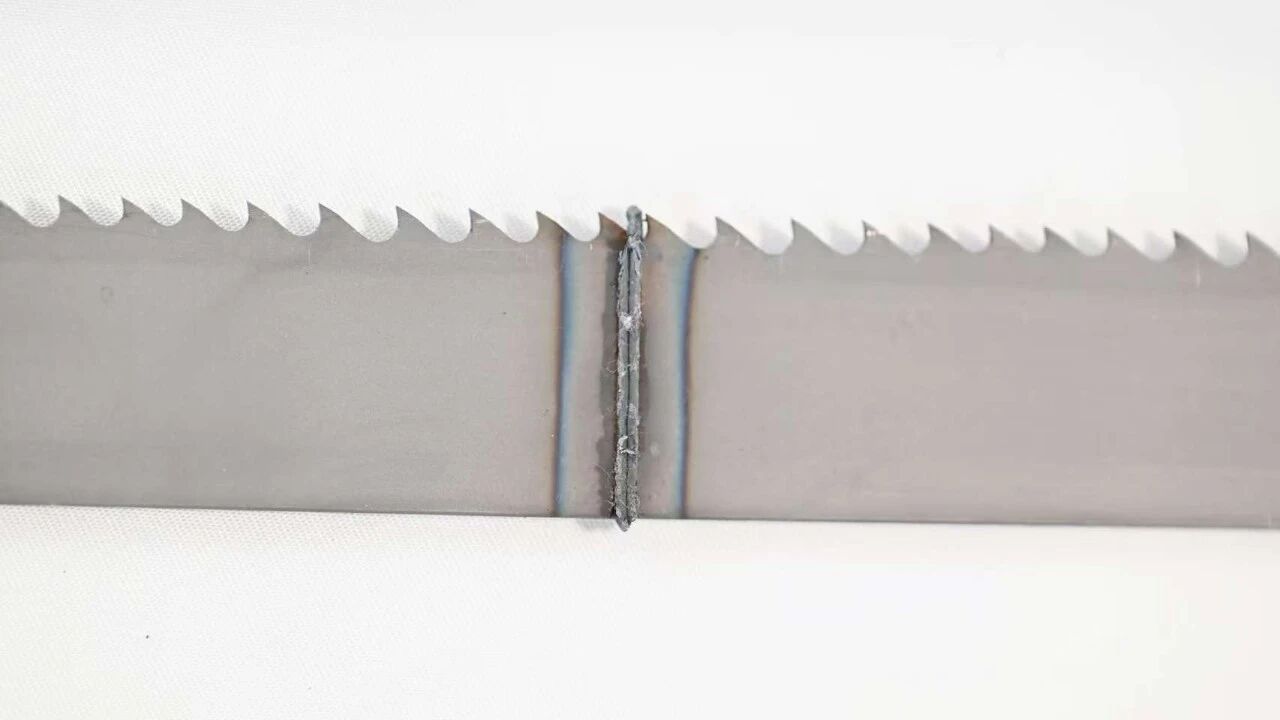

3、焊缝处断裂

• 锯条本身焊接质量缺陷，焊缝回火处理不到位；
• 锯条安装时焊缝位置经过锯轮、导向块时受撞击；
• 张力调节过大，焊缝薄弱位置应力超限发生断裂。

4、无规律随机多处断裂

• 机身刚性不足，锯切振动剧烈，锯条反复交变疲劳；
• 液压进给不稳定，进给忽快忽慢，切削载荷波动大；
• 冷却切削液流量不足，冷却润滑效果差，锯条高温退火；
• 锯条存放不当，锈蚀、弯折产生隐性裂纹。

三、针对性改善处理措施

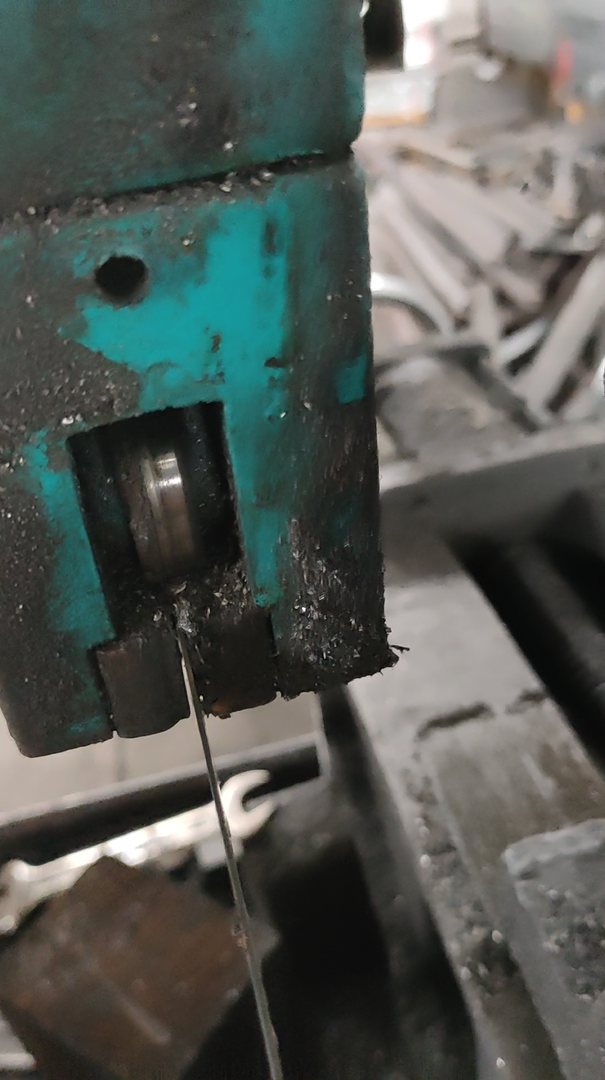

1. 检查调整导向机构
   定期检查导向块磨损情况，磨损后及时更换；合理调整导向间隙，导向臂尽量靠近工件，减小锯条悬空长度，降低锯条摆动。
2. 合理设置锯带张力
   张力不要盲目调至最大，按照锯条规格设置标准张力；连机锯床搭载油压自动张力补偿装置，锯切过程动态补偿锯条拉伸形变，避免张力波动，减少疲劳断裂。
3. 匹配齿形、线速度与进给参数
   实心大截面工件选用粗齿，薄壁管材型材选用细齿；高硬度材料降低切削线速度，减小进给量；GZK 数控机型可直接调用设备存储的工艺参数，减少人为设置失误。

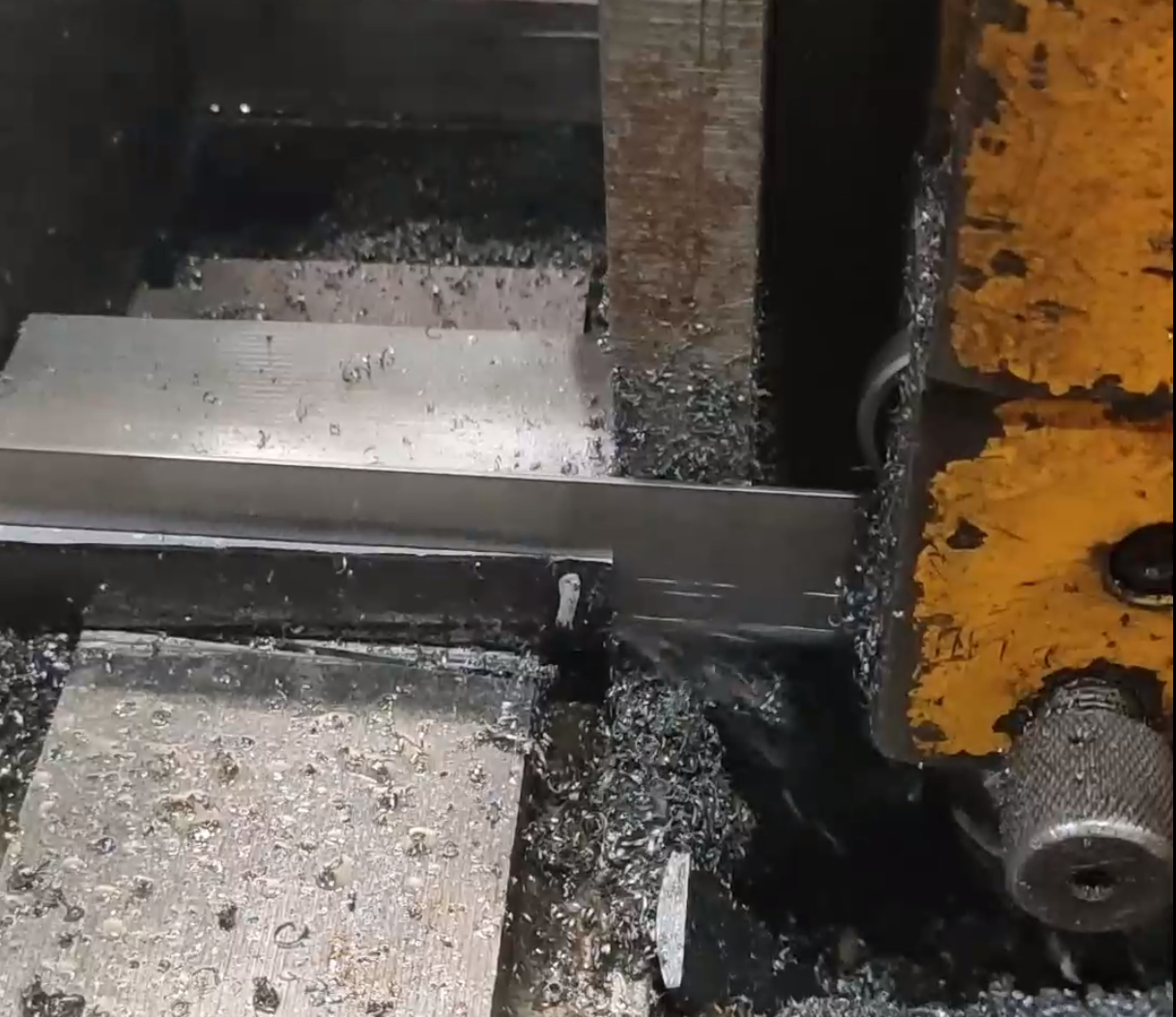

4. 保障工件夹紧牢靠
   双向液压虎钳夹紧工件，杜绝工件锯切过程窜动移位；异形工件增加辅助支撑，防止抖动撞击锯条。
5. 强化排屑与冷却系统
   检查大流量冷却喷淋是否对准切削区域；开启动力钢刷清屑机构，及时清理齿沟铁屑，避免铁屑二次研磨损伤锯条齿部。

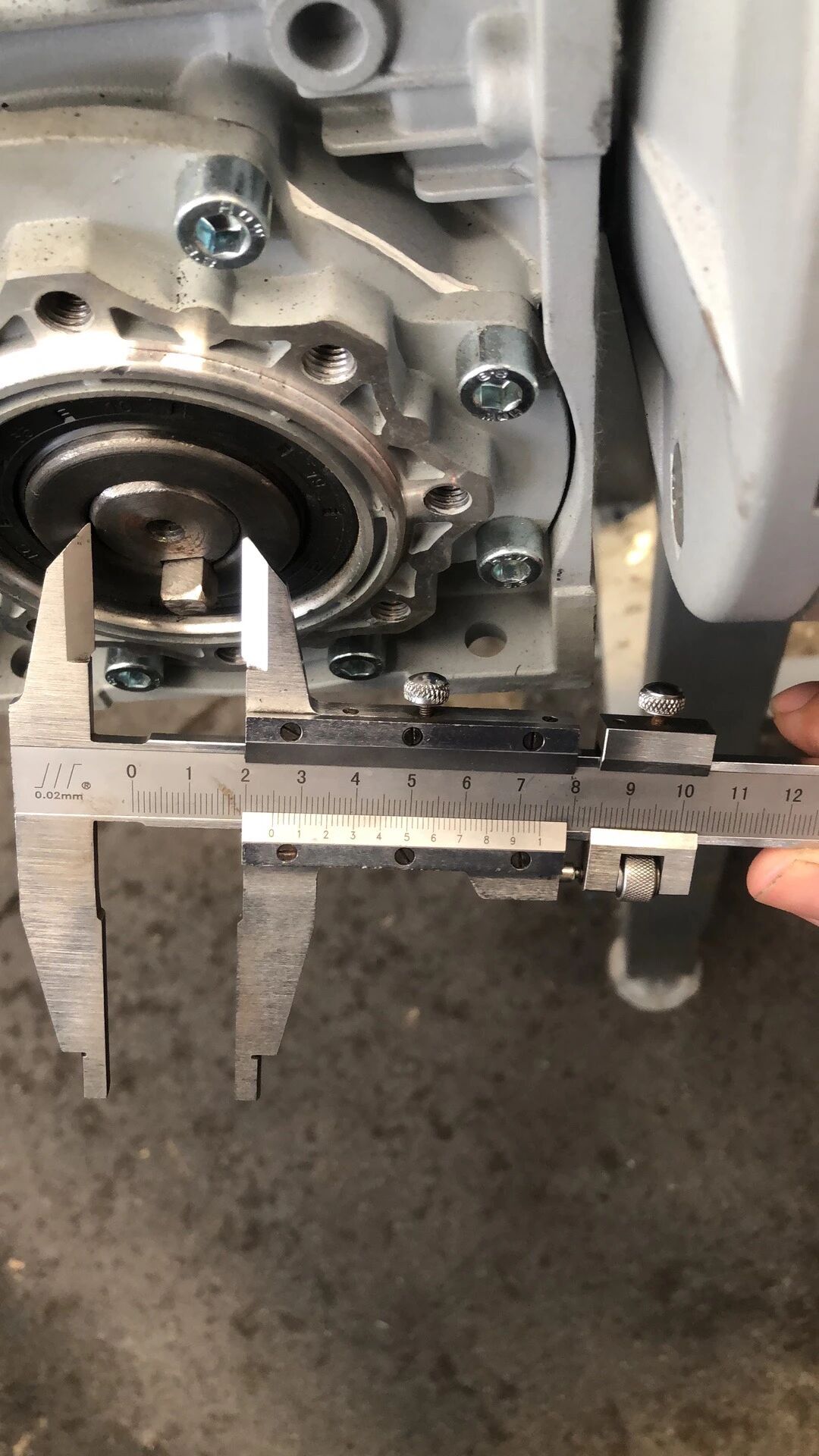

6. 维护设备硬件状态
   定期检查锯轮磨损情况，锯轮磨损后及时修复；整机做好保养，液压系统按时换油。连机锯床搭载自研SHA 精密液压系统，进给压力稳定，不受油温变化干扰，避免进给忽快忽慢带来锯条冲击损伤。

四、设备选型层面降低断带损耗

很多断带故障根源来自设备本身性能短板。普通锯床机身刚性差、液压进给不稳定，就算使用高品质进口锯条，依旧会频繁发生异常断带。

连机锯床作为江苏源头锯床生产厂家，整机采用 HT250 铸件床身，16Mn 合金锯架，关键结构件做时效去应力处理，抑制锯切振动；标配油压自动张力补偿、动力钢刷清屑；SHA 精密液压系统稳定控制切削进给载荷，减少锯条冲击过载，从设备硬件层面降低锯条非正常损耗。

产品覆盖 GB 半自动、GZK 数控卧式、GB 龙门重型、KSZ 高速智能、P 系列圆锯机全系列，支持带料来厂试切，非标工况定制。

售后团队 7×24 小时响应，报修 2 小时反馈，江浙沪 24 小时上门；1000㎡原厂配件仓库，易损配件快速供应，也可为客户提供设备巡检、锯切工艺指导服务。

联系电话：18795558636

官网：www.lygljjc.com
