薄壁管材锯切｜齿距齿形选型_连机锯床_设备工艺要点

一、薄壁管材锯切主要难点

管材锯切时，锯条时而切割管壁、时而切过空心位置，属于断续冲击切削。周期性冲击振动大，如果齿形、齿距、进给速度搭配不合理，极易发生拉齿、齿尖钝化、切口歪斜，直接拉高锯条消耗与工件报废率。想要控制锯切综合成本，既要选对带锯条，也要匹配锯床硬件与切削工艺参数。

二、带锯条齿距、齿形选型要点

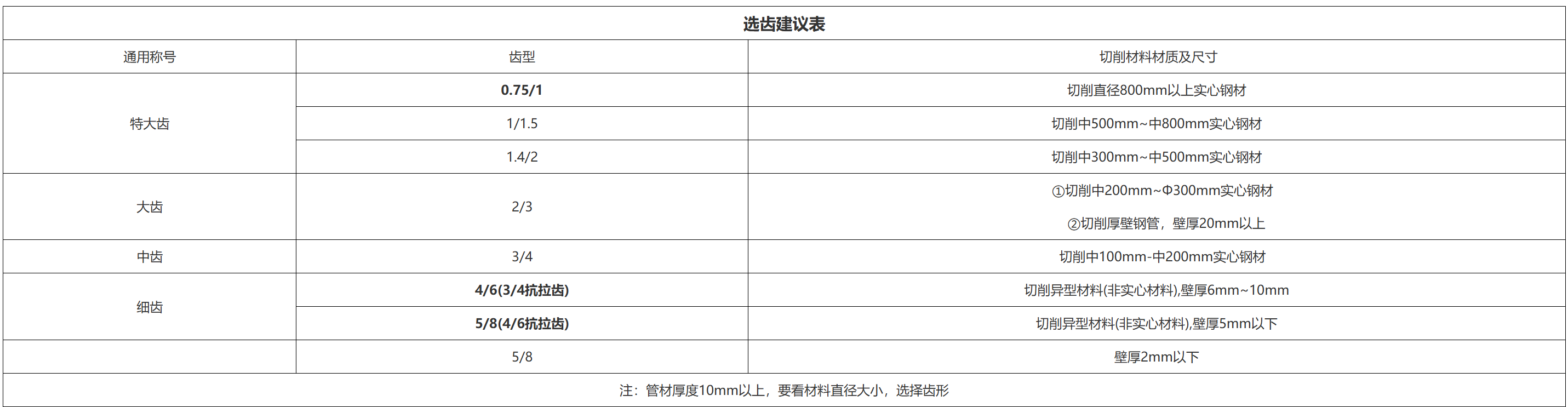

1、齿距选择核心原则

普通工况建议保证3‑24 个齿同时接触工件；选用抗拉齿锯条，至少保证 2 个齿同时接触管材管壁。

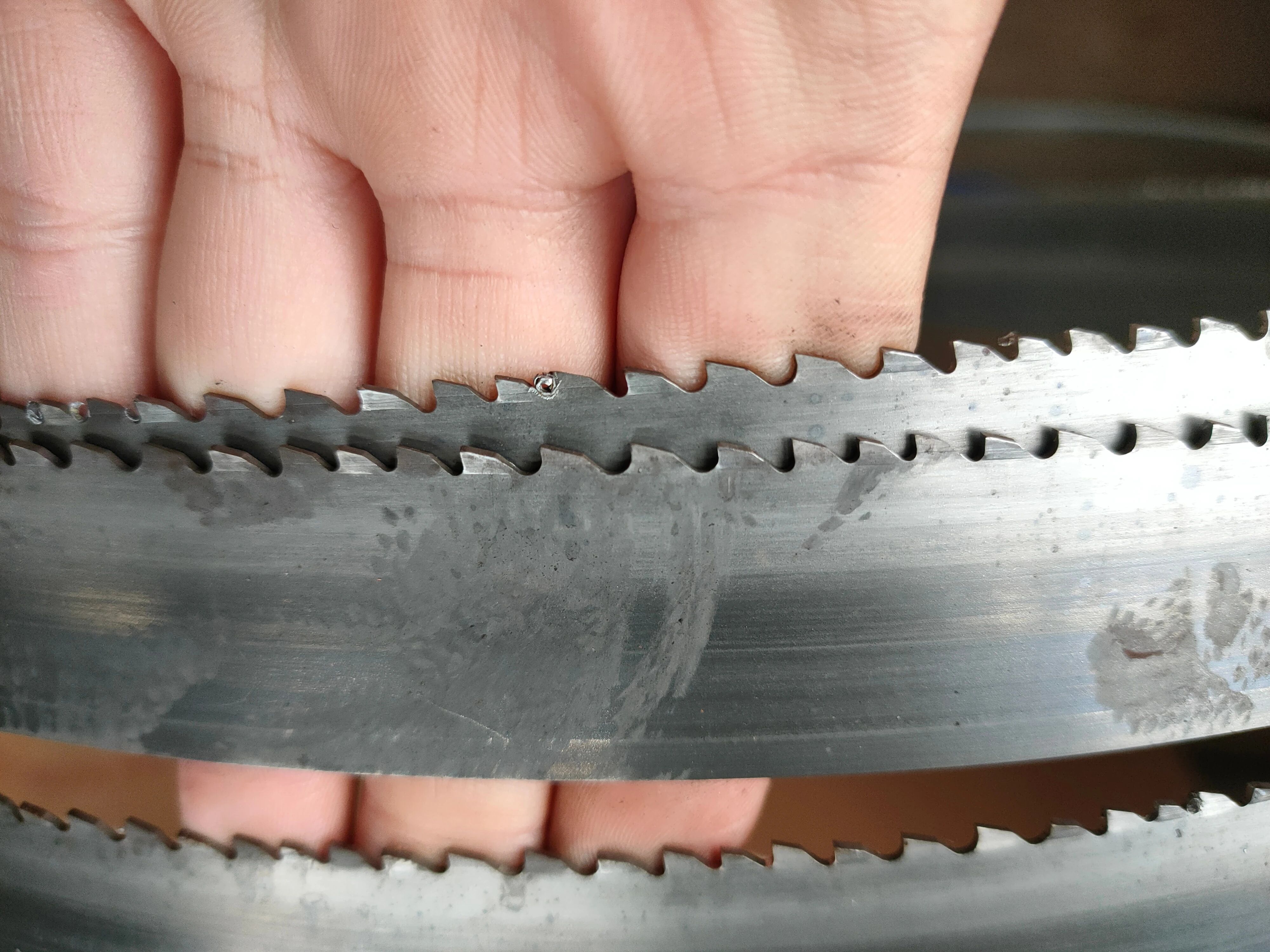

• 齿距过大：同时参与切削齿数太少，单齿冲击载荷大，容易拉齿、齿尖弯曲损坏。
• 齿距过小：排屑空间不足，排屑不畅，容易发生加工硬化，锯切效率大幅下降。

实操提示：管壁越薄，越需要选用更小齿距的锯条，保证足够齿数咬合管壁。

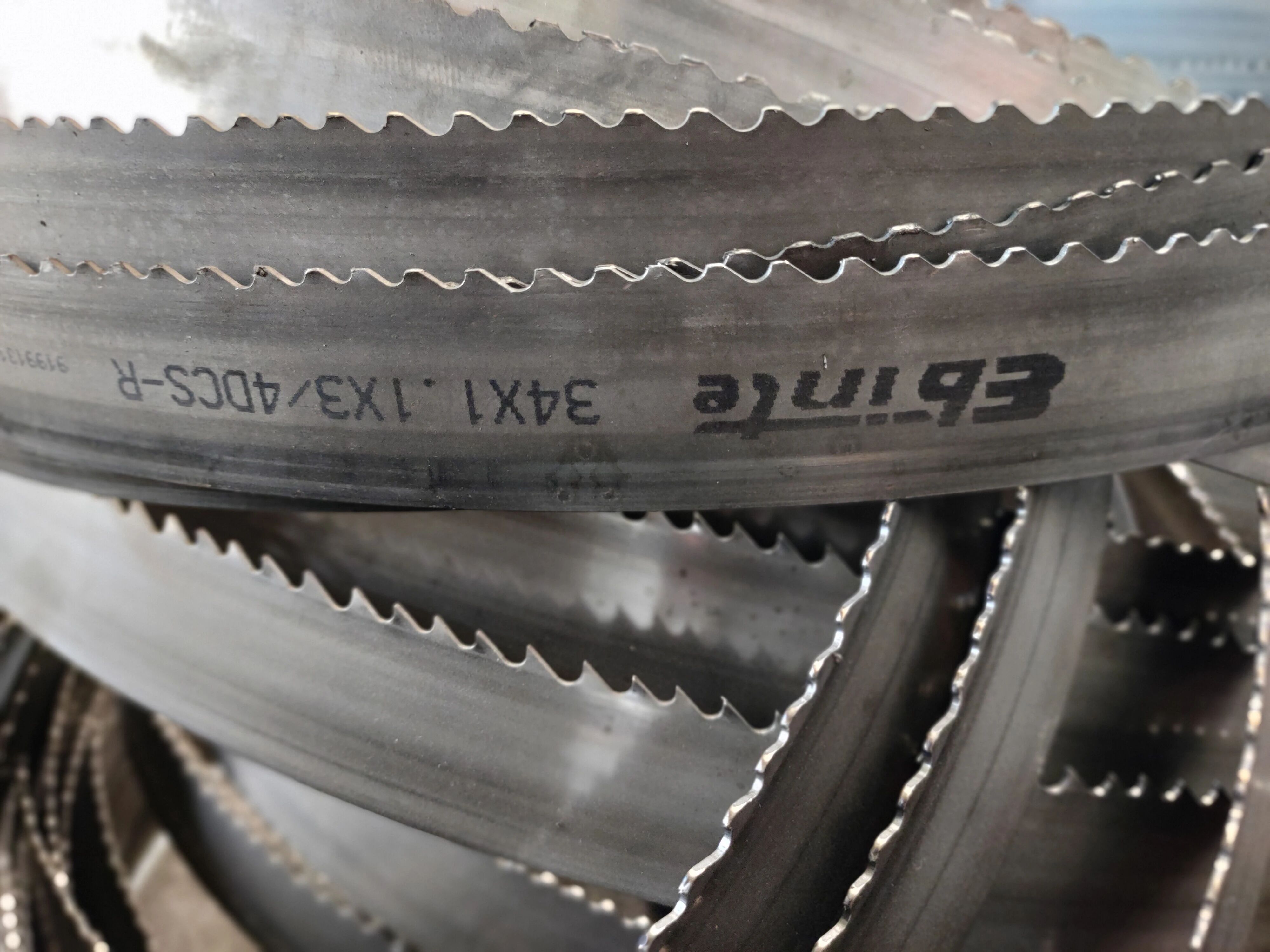

2、齿形选择建议

1. 抗拉齿系列：管材、型材优先选用，焊缝强度高，承受断续冲击能力强，避免单齿损坏后发生连续多米诺式拉齿失效，适合工字钢、H 型钢、各类薄壁管材。
2. 0° 后角细齿距齿形：现场夹具夹持稳固，主要故障为切斜，可选用该类齿形；相比抗拉齿，抗冲击偏弱，但耐磨性更好，适合不锈钢薄壁管、合金钢薄壁管。选用时齿距要相较抗拉齿缩小 1‑2 档。

3、带锯条系列匹配

• 普通 Q235 薄壁管材，追求性价比，选用经济型抗拉齿带锯条；
• 不锈钢管、合金钢、高硬度难切削管材，选用背边强度更高的高端抗拉齿系列，提升抗冲击、抗疲劳性能。

选购锯条优先选择几何精度稳定的正规品牌；锯条分齿精度差，会造成齿部负荷不均，频繁崩齿，缩短锯条使用寿命。

三、锯切工艺参数设置

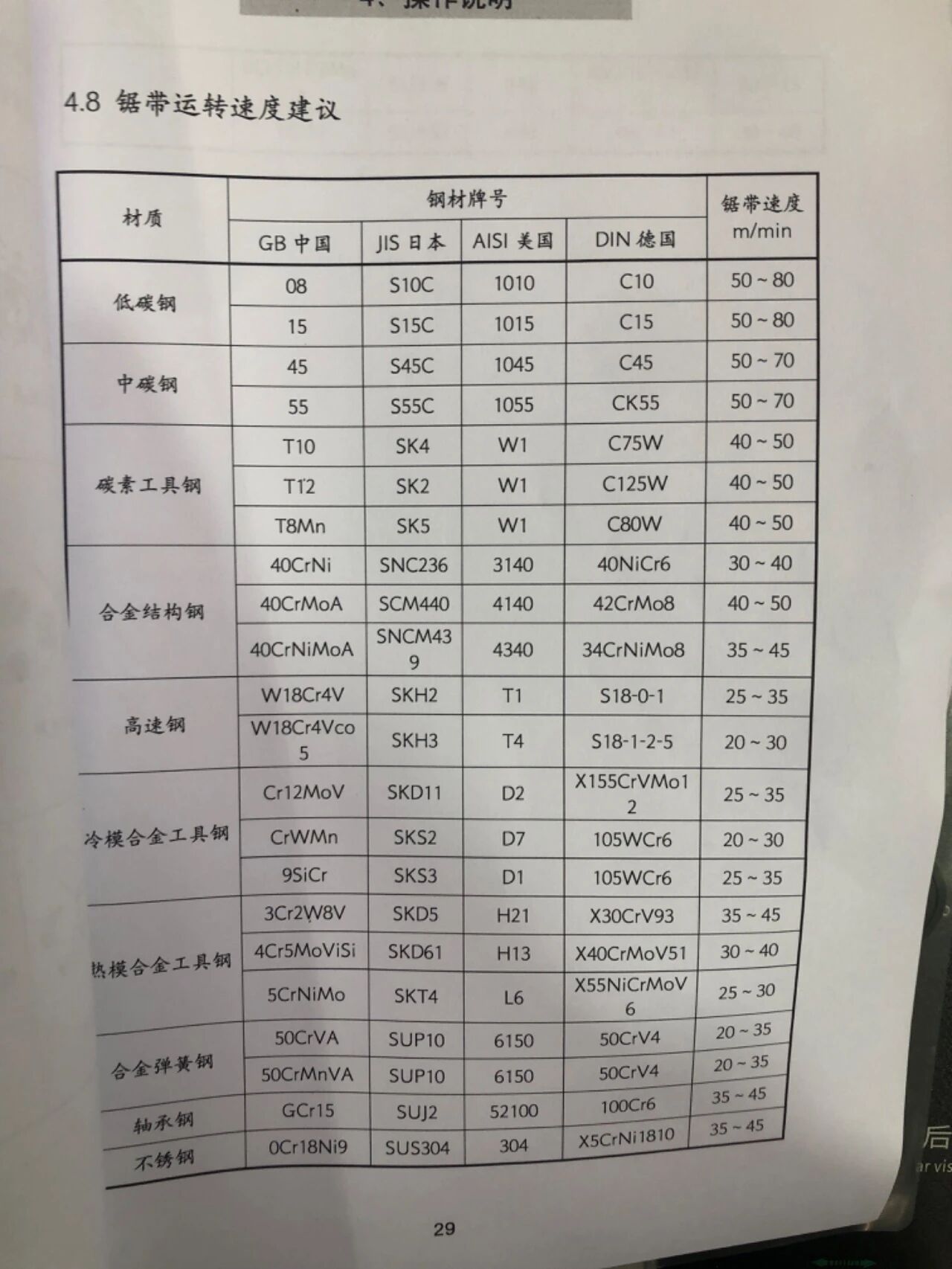

1. 锯切速度
   管材材质越硬，带锯线速度适当降低；速度过高齿尖容易过热退火、快速钝化；速度过低会增大单齿吃刀量，工件容易打滑转动，诱发拉齿。
2. 进给力（进给量）
   薄壁管材要相比同材质实心棒料降低进给压力。进给过大，冲击载荷大，容易打齿；进给过小，会产生加工硬化，越切越难切。壁厚越薄，进给量设置越低。
3. 冷却排屑
   必须保障切削液充分喷射到切削区域，带走切削热量，润滑齿尖，减少磨损。

四、连机锯床硬件配置，适配薄壁管材锯切

再好的锯条，也需要设备硬件作为基础，设备刚性、液压系统、清屑、夹紧机构直接决定管材锯切效果。

1. 高刚性机身结构
   连机 GZK、GB 系列卧式带锯床，HT250 牌号铸件床身，16Mn 高强度合金锯架，关键构件全部时效去应力，整机自重高，抑制管材锯切带来的振动；锯轮全部动平衡校正，降低锯条交变疲劳。
2. 自研 SHA 精密液压系统
   不受油温温升干扰，进刀精度 0.2mm，最低工进可达 1mm/min，可以实现低速平稳进给，针对薄壁管材设置小进给，进给无忽快忽慢冲击，避免冲击打齿。油压自动张力补偿装置，动态维持锯条张力，不会因为锯条拉伸出现张力波动，减少斜切、断带。

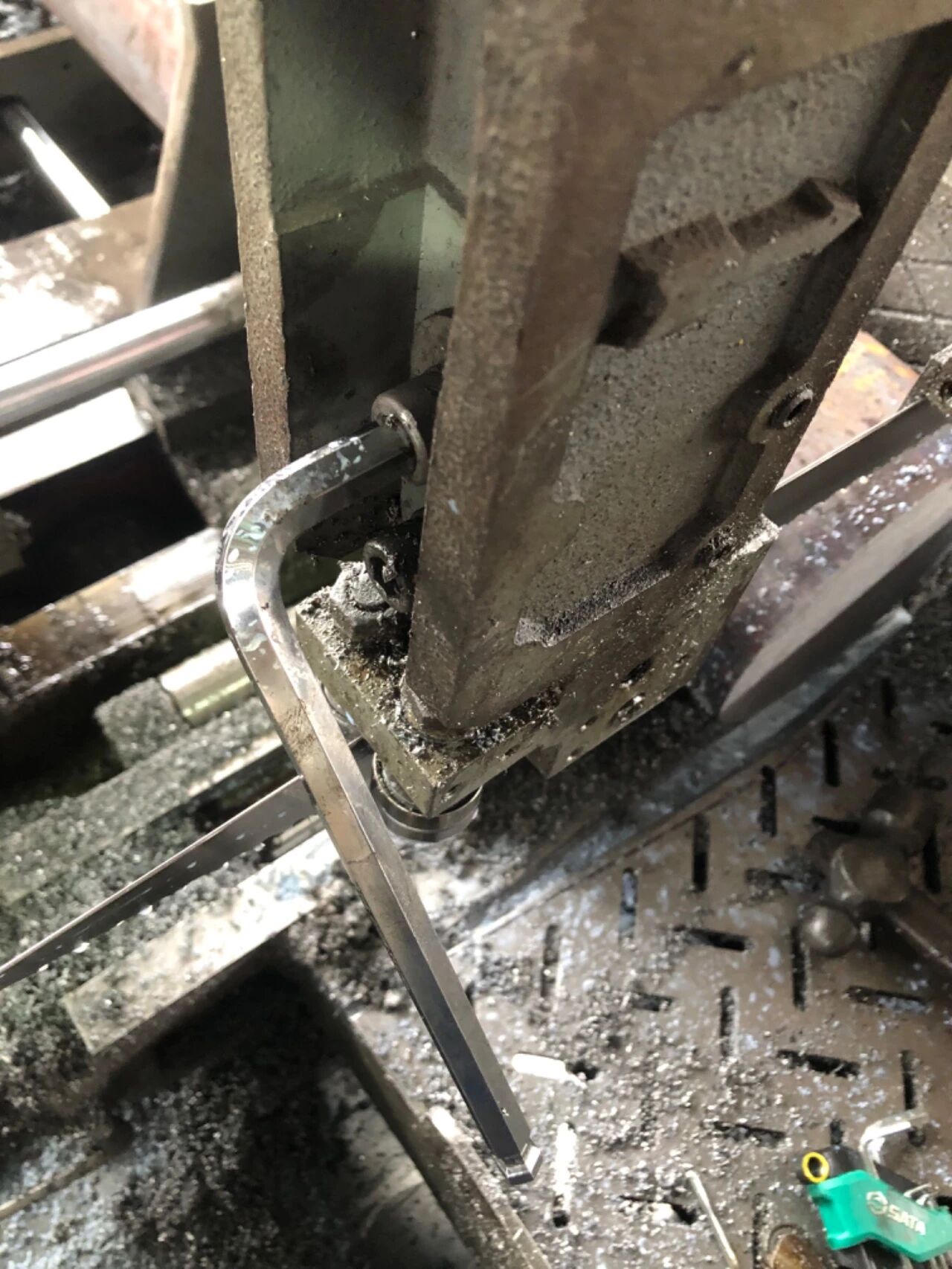

3. 导向与清屑机构
   液压缸驱动自动导向臂，可尽量靠近工件，缩短锯条悬空长度，减小振动；合金钢加强导向圈约束锯条轨迹，减少锯条偏摆，改善切口平直度。标配动力钢刷清屑机构，及时清理齿沟内的管状细碎铁屑，防止铁屑卡入齿槽造成二次损伤锯条。
4. 稳固液压夹紧机构
   双向液压水平虎钳，夹持力可调；薄壁管材必须夹紧，防止切削过程工件转动、窜动，是避免拉齿的关键。数控机型支持成束锯切，多根管材同时下料，提升管材加工效率。

机型选型参考：中小口径管材批量下料选 GZK4243A/GZK4253A 数控带锯床；大口径厚壁管材可选用 GB 龙门重型带锯床。

五、现场使用综合注意事项

1. 夹具一定要夹紧管材，薄壁管件可增加辅助支撑，减少震动；
2. 导向臂尽量靠近工件，减小锯条悬空段，降低振幅；
3. 定期检查导向块磨损，磨损后及时更换；
4. 动力钢刷要定期维护，保证刷体有效接触锯条；
5. 薄壁管材不要照搬实心棒料的进给、速度参数，需要降低进给，适当匹配线速度。

总结

薄壁管材锯切崩齿、切口差，是锯条选型 + 切削参数 + 锯床硬件共同作用的结果。只更换锯条，设备刚性差、进给冲击大，依旧会损耗严重。连机锯床作为江苏源头实体厂家，全系列机型适配管材、型材锯切，技术工程师可根据客户管材壁厚、材质、产能给出完整锯切工艺建议，欢迎携带实际工件来厂带料试切，验证管材锯切效果。

联系电话：18795558636

官网：www.lygljjc.com
