新闻中心
不少金属加工企业都面临锯条消耗过快的难题：锯齿频繁崩损、锯条非正常断裂，频繁更换锯条不仅拉高耗材开支，还会反复停机打断生产节奏。
很多工厂第一反应归咎于锯条本身品质，但大量现场实践证明，锯条过早失效，大多来自锯条选型、磨合工艺、参数设置、设备调试、日常维护等综合因素。本文结合一线生产经验，梳理锯条快速损耗的核心诱因，分享现场可落地的降耗实操方法，同时讲解连机锯床硬件设计上减少锯条损伤的结构优势，帮助工厂有效控制下料综合成本。

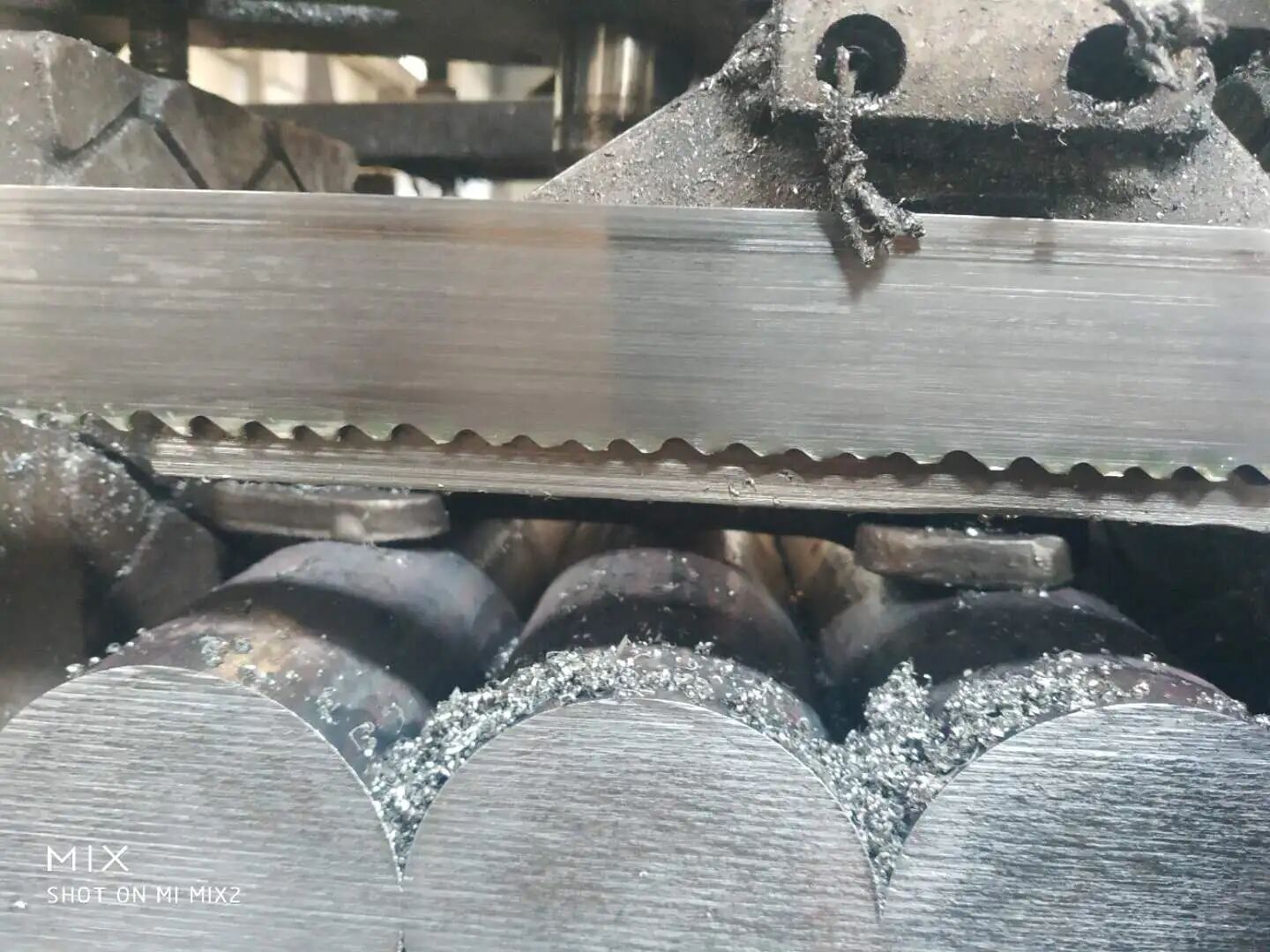

齿距选择不当是最普遍问题。锯齿过密，切屑填满齿沟，极易造成堵屑断齿；锯齿过疏，单齿切削负荷过载，发生拉齿崩损。实心棒料优先选用大齿距；薄壁管材、型材需要细密齿距。锯条材质硬度与工件硬度不匹配，同样会大幅缩短使用寿命。
这是现场最容易被忽视却影响极大的关键点。崭新锯条齿尖锋利，如果不做磨合直接满负荷切削，锯齿极易出现异常冲击磨损，实际使用寿命仅仅为完成规范磨合锯条的三分之一甚至更低。
线速度过高，齿尖持续高温，产生退火烧齿；进给速度过大，单齿承受切削载荷超标，直接打齿断带；进给速度过低，锯条和工件持续摩擦发热。硬料继续套用软料的加工参数，锯条损耗会成倍加剧。
导向块、导向臂相当于锯条的运行轨道。导向块磨损、间隙过大过小、导向臂距离工件太远，锯条运行发生晃动剐蹭，齿部和锯条基体持续遭受额外机械损伤，加速裂纹、崩齿产生。
切削液浓度不足、流量偏小，切削产生热量无法及时带走，齿尖高温软化；铁屑不能被及时清理，残留在齿沟，形成二次研磨损伤锯条，尤其加工不锈钢、合金钢等难切削材质时该问题更加突出。
锯轮轴承磨损跳动、传动皮带打滑、设备螺栓松动带来整机抖动；铁屑堆积在锯轮部位挤压锯条；液压进给压力波动，进给忽快忽慢，都会带来交变冲击，加剧锯条疲劳损耗。

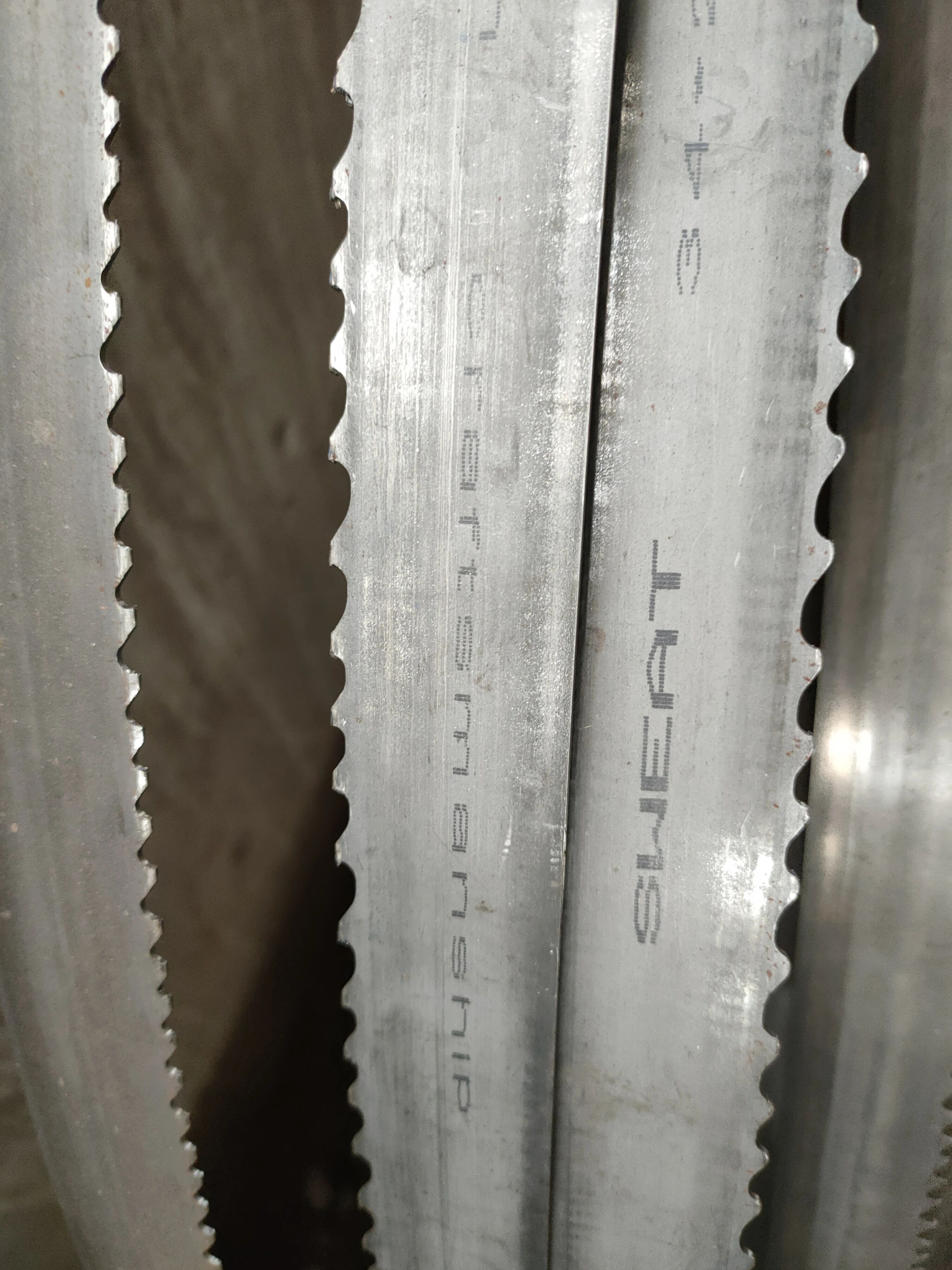

实心工件参考截面直径选齿距；管材型材以壁厚作为齿距选择依据；厚工件忌使用细齿，防止排屑堵塞。优先参考锯条厂商选型表，区分普通碳钢、模具钢、不锈钢、有色金属对应的锯条齿型。
新锯条禁止直接满负荷生产。
实操标准：采用正常切削 70% 线速度、50% 进给量，完成 300‑1000cm² 切削面积，之后逐步提升至标准加工参数。规范磨合后，锯条使用寿命可以提升 50% 以上。
硬料（模具钢、合金钢）降低线速度与进给；软质碳钢、有色金属适度提高锯速。切入、切出阶段酌情降低进给，减小锯齿瞬时冲击。数控机型建议建立不同材质参数台账，加工对应工件直接调用。

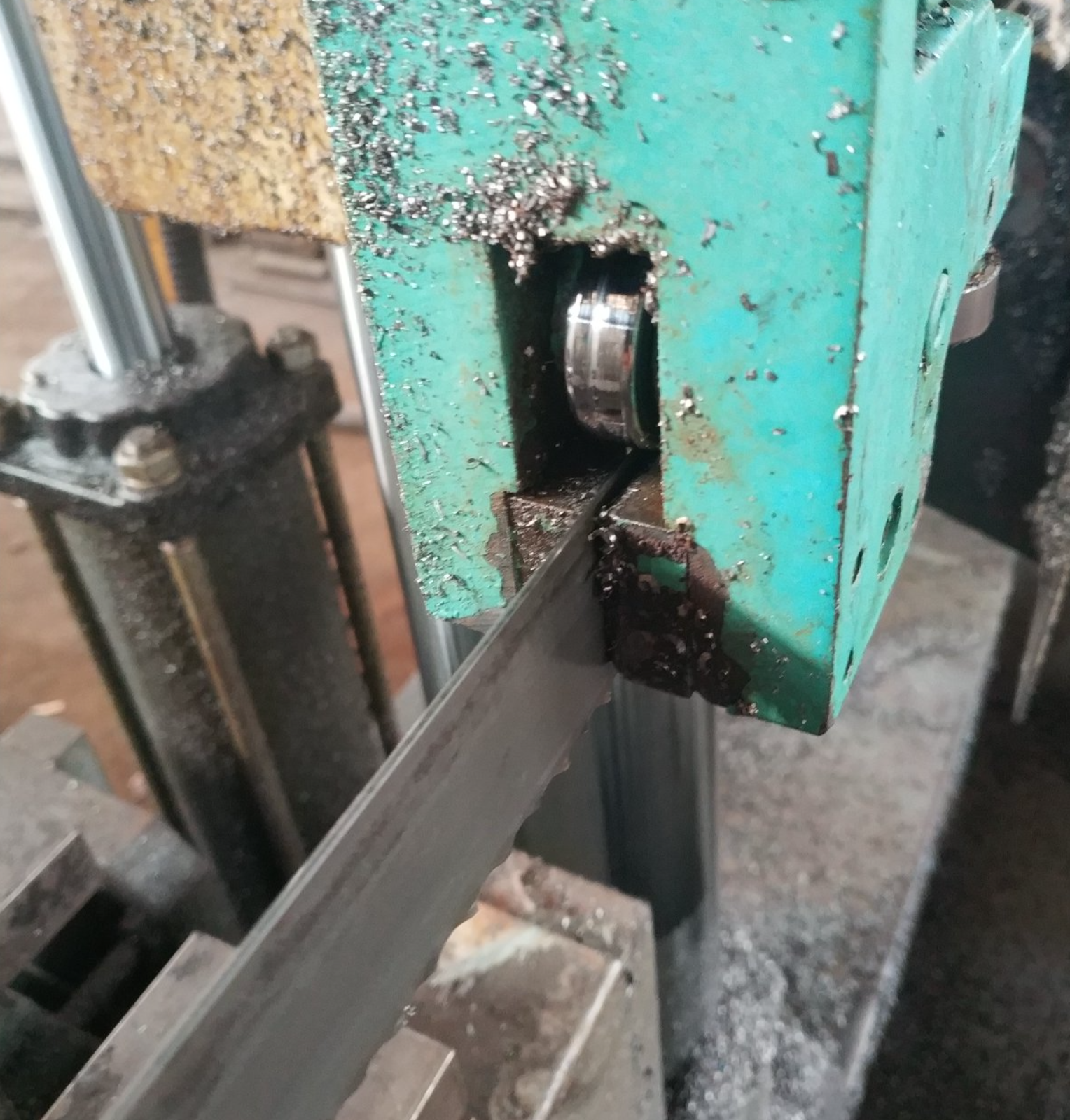

定期检查导向块磨损程度，磨损超标立刻更换；导向间隙做到适度，既不能卡死锯条，也不能间隙过大晃动；导向臂与工件外缘距离建议控制 6‑10cm，尽可能缩短锯条悬空长度；检查导向轮轴承转动状态。
定期检查切削液浓度、液位，保证切削液精准喷射到锯切区域；依靠清屑机构清除齿沟残留铁屑，避免铁屑反复研磨锯条。
定期检查锯轮轴承跳动、传动皮带松紧度；每日生产结束清理设备内部铁屑；液压系统按期换油保养，规避进给压力忽大忽小，减少对锯条冲击损伤。
单纯依靠后期调试维护有限，设备先天硬件配置，能够显著减少锯条的异常损坏。
高刚性整机基础，锯轮动平衡校正
自研 SHA 精密液压系统 + 油压自动张力补偿
自动液压导向臂机构
标配动力钢刷清屑 + 大流量冷却喷淋
数控机型内置多套工艺数据库
选型提示：频繁加工模具钢、不锈钢等高硬度材质，优先选用 GZK 数控系列；大截面重切削工况选用 GB 龙门重型带锯床；模具高频精切可选 KSZ 高速智能带锯床。
售前：技术工程师结合工件材质、截面、产能，提供锯床 + 锯条配套选型建议，支持携带工件来厂带料试切，实测锯条消耗水平；
售中：上门安装调试，开展完整实操培训，包含锯条选型、新锯条磨合、导向机构调整、冷却维护等实操要点；
售后：20 人售后工程师团队，7×24 小时响应，报修 2 小时反馈，江浙沪地区 24 小时上门；1000㎡原厂配件仓库，导向块、钢刷等易损件常备库存；远程视频可处理 80% 常见故障；可提供季度预防性巡检，排查设备隐患，降低锯条非正常损耗。
联系电话：18795558636
官网：www.lygljjc.com
友情链接：
