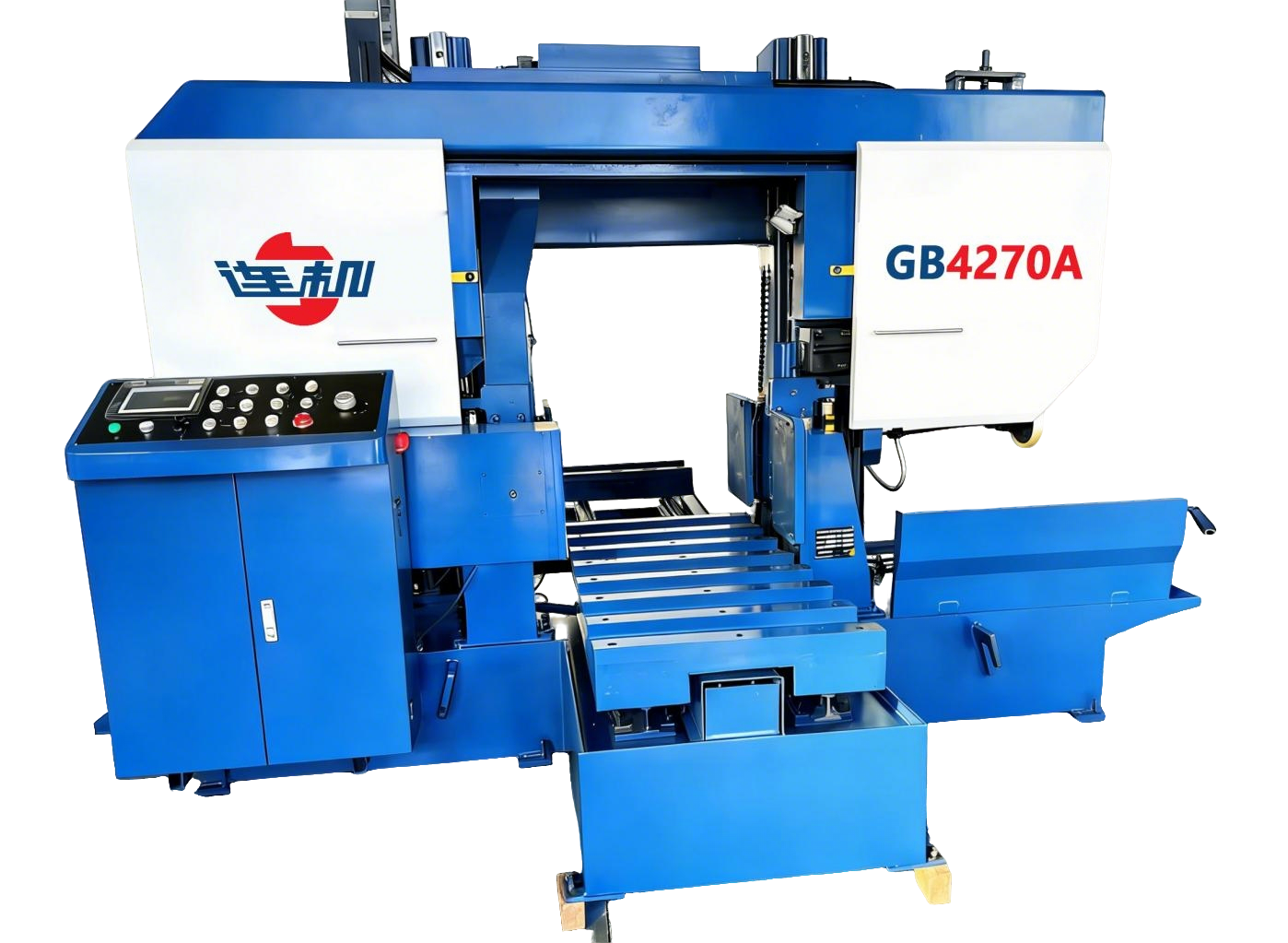

GB4270A 龙门双柱带锯床｜700mm 级大规格重切削加工主力机型｜连机锯床

在模具、船舶、汽车零部件、航空配套等制造场景，经常需要处理 Φ700mm 级别的大圆钢、大截面方坯以及各类重型型材。普通中小规格锯床面对这类工件，普遍存在切削震动大、切面平整度差、锯条损耗高等问题，制约车间下料产能。

连机 GB4270A 龙门双柱金属带锯床，专为 700mm 级大规格工件重切削工况打造，依托龙门闭环刚性框架、扎实整机配置，兼顾切削精度与作业效率，是中大型坯料下料的主力设备。

一、产品概述

GB4270A 属于龙门双立柱结构的卧式重型带锯床，适配各类黑色金属、有色金属锯切作业。锯口窄、材料损耗小，切面平整度好，操作维护便捷，适合圆钢、方钢、H 型钢、角钢、棒材等多种型材下料。

核心技术参数

整机采用加重机身设计，关键铸件时效去应力处理，重载长时间作业依旧可以维持精度稳定性。

二、核心结构亮点

1、龙门双立柱闭环框架，重切削刚性底座

采用龙门式双立柱对称导向结构，两根立柱分布锯架两侧，与底座、横梁组成完整力学闭环。

• 切削受力双向均匀分散，从结构根源减少锯架偏摆；
• 整机 HT250 高牌号铸件底座，16Mn 高强度合金锯架，抗振能力强，重载切削不易形变；
• 锯轮全部动平衡校正，降低运行抖动，延长锯条使用寿命。

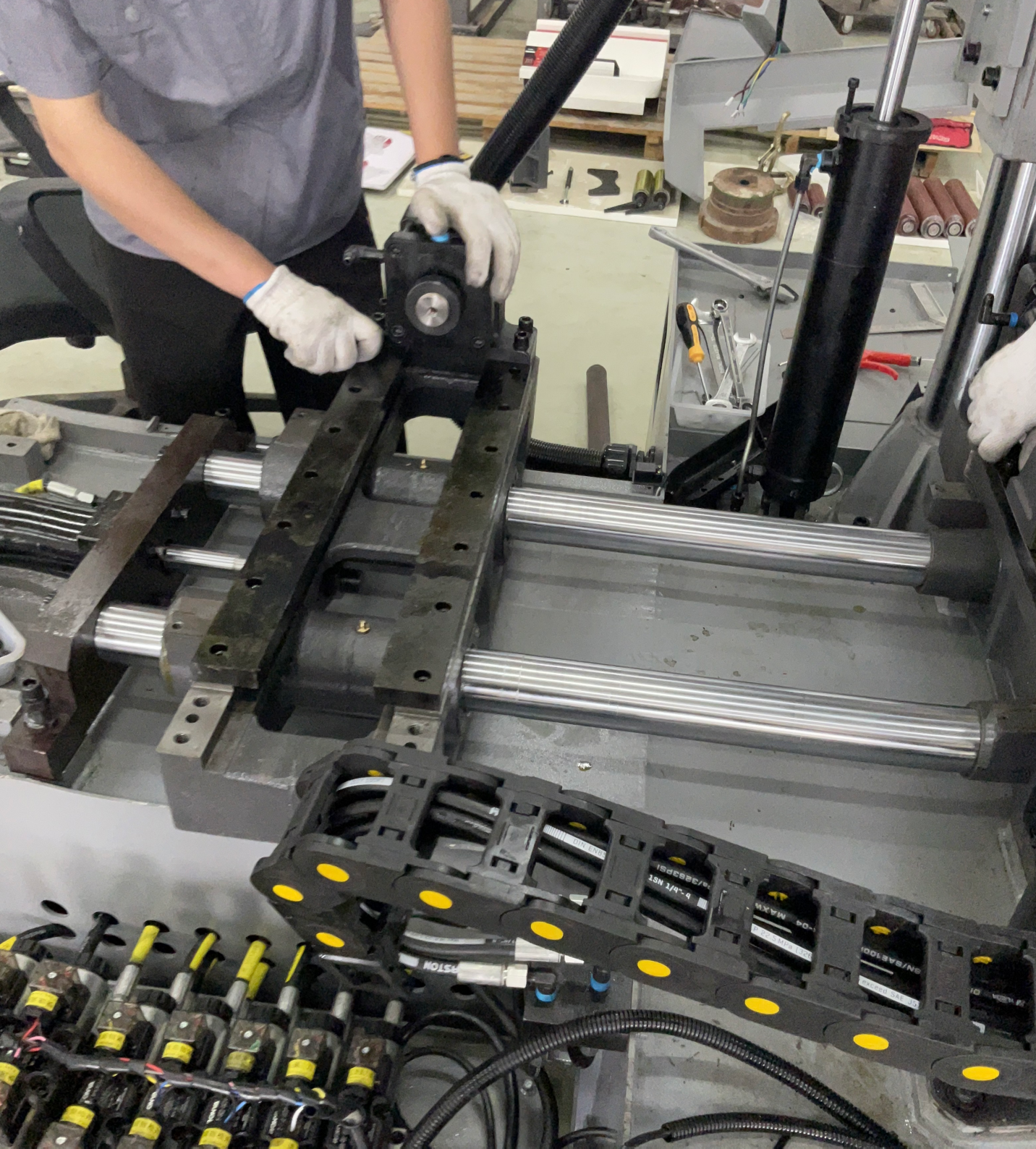

2、双向液压虎钳，夹持稳固

采用液压水平虎钳，夹持压力可调，紧固有力；可按需定制加高加宽虎钳工装，适配不同外形尺寸工件，杜绝夹紧松动带来切割跑偏、尺寸超差。

3、重型蜗轮减速机传动

主传动系统配置重型蜗轮减速机，动力输出充沛，传动运行平稳，降低运行噪音，保障锯条运转平顺，适配大截面坯料持续切削。

4、自研 SHA 精密液压系统

搭载连机自研 SHA 精密液压系统，不受车间油温温升干扰，进刀精度 0.2mm，最低工进低至 1mm/min，切削时长控制偏差仅 2%；变频 + 液压双阀无级调速，硬料低速进给，软料高效切削。标配油压式自动张力补偿装置，锯切全程动态稳定锯条张力，减少重载工况下断带、斜切故障。

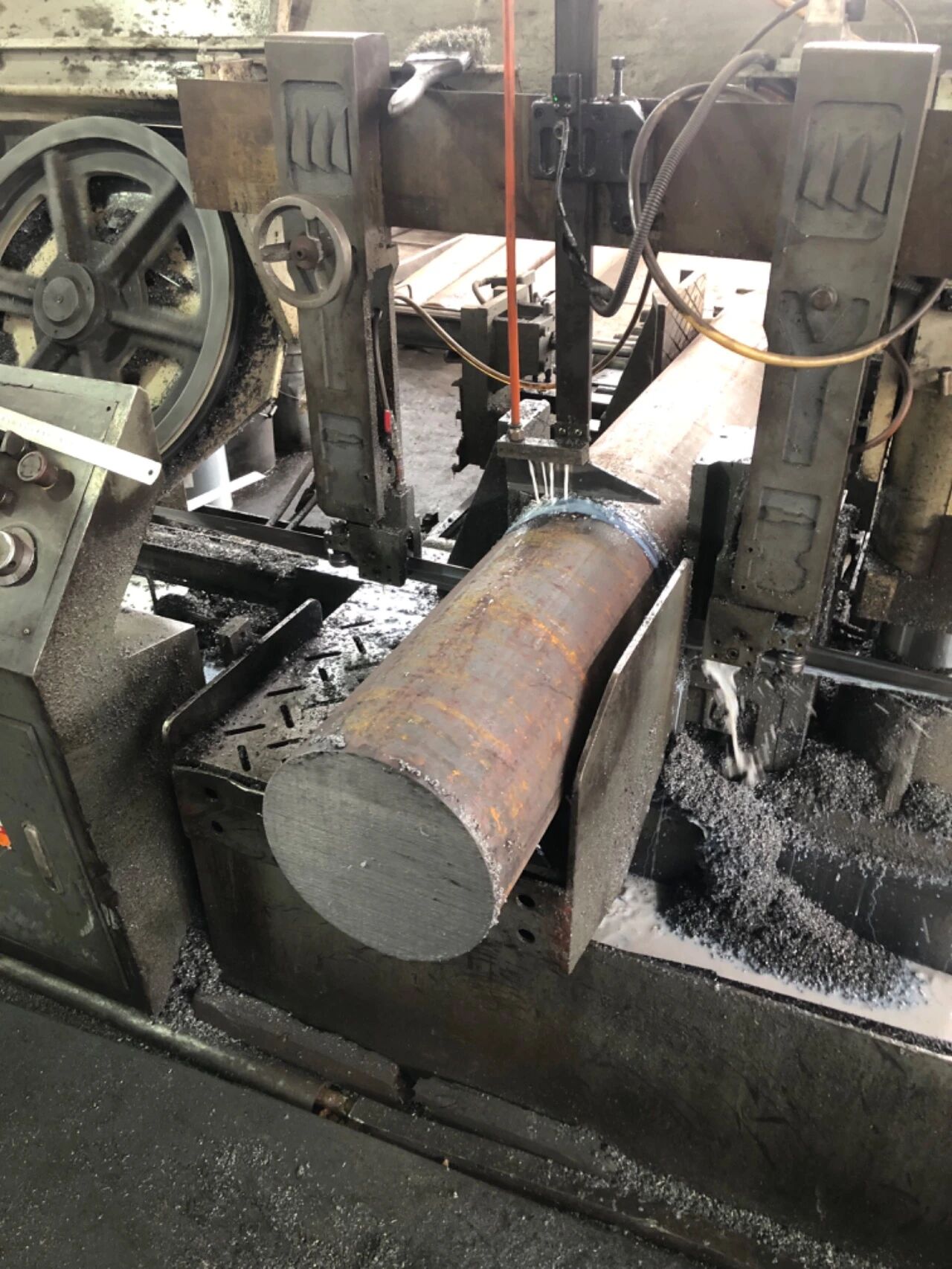

5、自动导向臂机构

液压缸驱动自动导向臂，可左右移动、液压锁紧；合金钢加强导向圈约束锯条运行轨迹，缩短锯条悬空长度，抑制锯条摆动，提升切面垂直度。

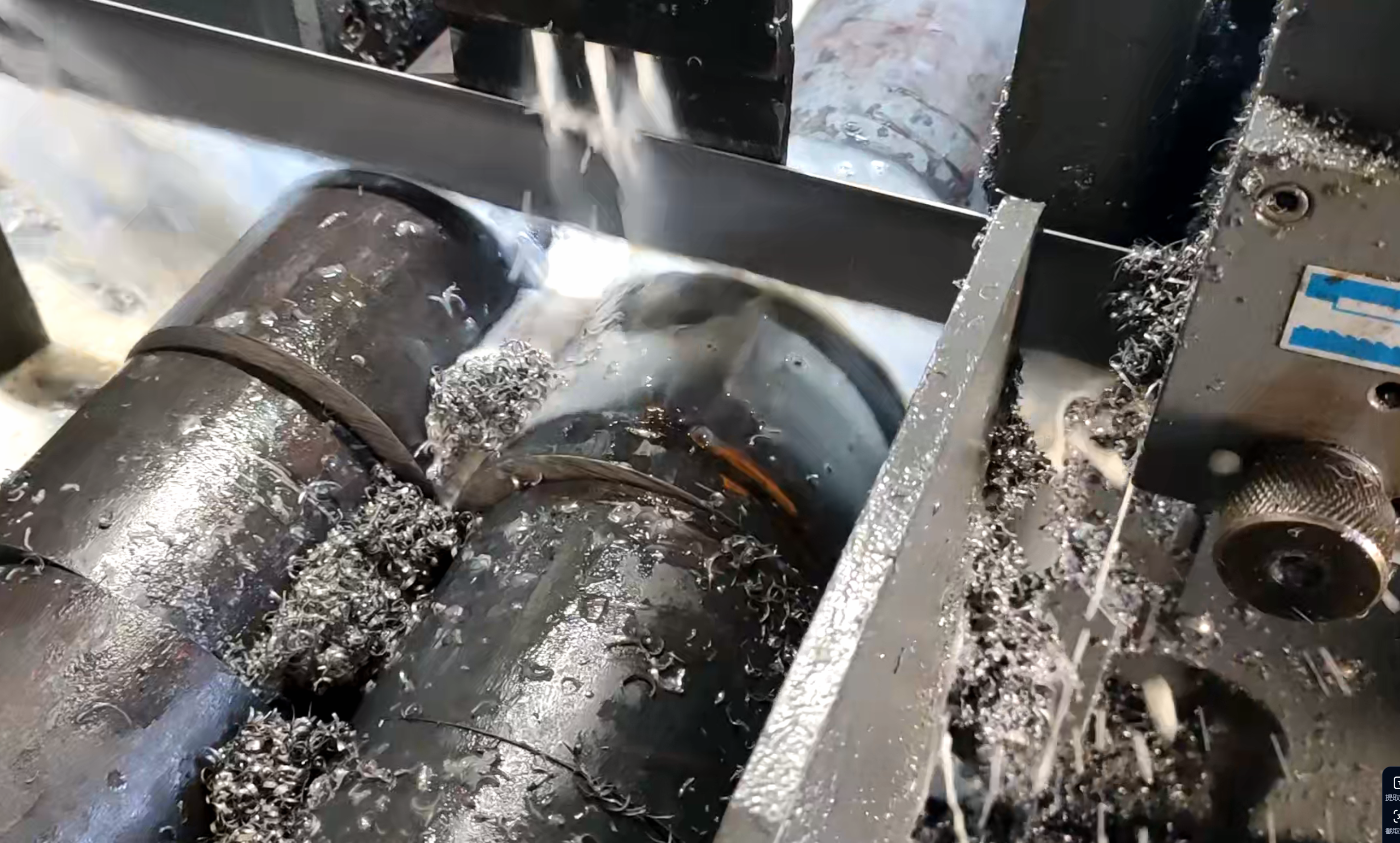

6、动力钢刷清屑 + 大流量定向冷却

动力钢刷实时清理锯条齿沟铁屑，避免铁屑二次研磨损伤锯条；大流量多点定向冷却喷淋，冷却液精准冲向切削区域，快速带走切削热量，改善不锈钢、模具钢等难切削材料烧齿粘屑问题。

7、多重安全防护

集成断带停机报警、开门断电、夹紧联锁、电机过载保护，重载作业状态下全方位保障设备与操作人员安全。

三、选配升级方案

可根据工厂生产需求选择选配功能：

1. 自动螺旋排屑机，自动收集铁屑，减少人工清理；
2. 加长液压送料平台，适配长型材连续送料；
3. 数控升级改造，增加 PLC + 光栅尺，实现自动定长循环锯切；
4. 定制专用工装夹具，适配锻件、异形件、管道特殊装夹需求；
5. V 型管道工装、成束切割工装、角度切割机构。

四、适配加工材料与应用行业

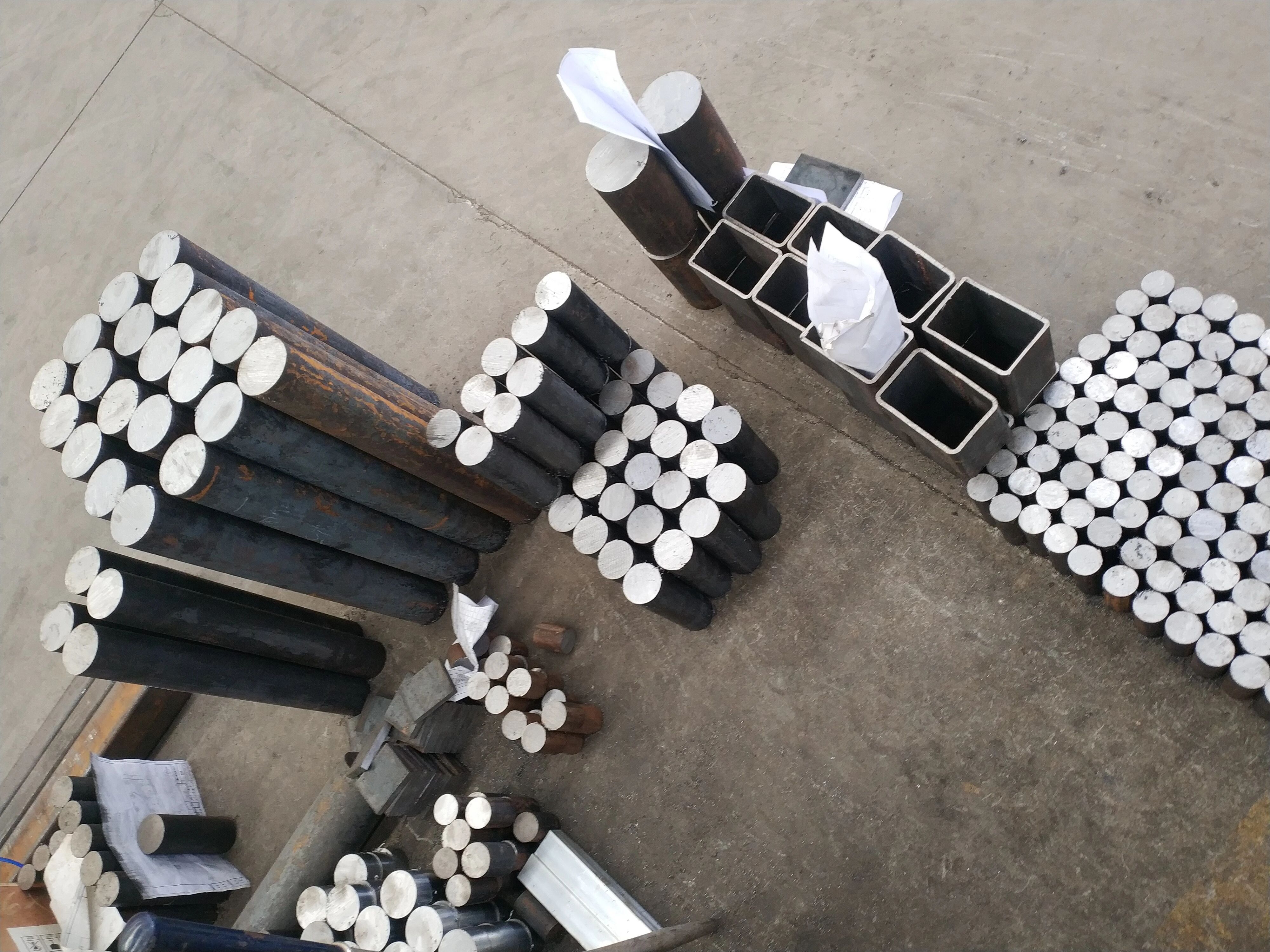

适配加工材质

普通碳钢、合金钢、铬钼钢；模具钢、高速钢等高强度合金；不锈钢、钛合金；大型圆钢、方坯、H 型钢、厚壁管材、各类锻件。

主要应用行业

• 模具制造行业：大规格模具钢模块下料；
• 汽车零部件行业：轴承钢、大型锻坯下料；
• 船舶制造行业：船用轴类、厚板坯料锯切；
• 航空配套行业：各类合金棒材、模块下料；
• 工程机械、钢结构行业：大型型材、厚型钢坯切割。

五、选择连机 GB4270A 的核心优势

大规格切削能力：Φ700mm 圆材、700×700mm 方材，承接中大截面工件加工需求；

龙门高刚性机身：闭环龙门框架，时效处理重型铸件，抗振表现优异，切面平整，减少后道机加工余量；

自研 SHA 精密液压系统：重载进给平稳，油压自动张力补偿，降低大规格切割时锯条崩齿断裂概率，减少耗材成本；

硬件配置扎实耐用：动平衡校正锯轮、动力钢刷、多点冷却、多重安全防护，适配工厂两班三班不间断生产；

拓展性强，多种选配工装与功能模块，可按照车间工况做个性化配置；

源头厂家支持带料试切，可实地验证重载锯切切面、效率、锯条损耗表现。

六、连机锯床全周期服务保障

连机锯床作为江苏本土源头实体厂家，拥有 16 项国家实用新型专利，江苏省名牌产品。

售前：技术工程师结合工件材质、规格、产能输出选型方案，支持客户携带工件来厂带料试切；

售中：设备上门就位安装调试，开展操作、参数设置、日常保养全套培训；

售后：20 人售后工程师团队，7×24 小时响应，报修 2 小时反馈，江浙沪 24 小时上门；1000㎡原厂配件仓库，易损件常备库存，远程视频可处理 80% 常见故障。
