数控卧式带锯床工作原理是什么？核心系统通俗解析｜连机锯床

很多采购和操作工每天都在使用数控卧式带锯床，但对整机内部工作逻辑了解不多。看懂设备工作原理，能够帮助正确设置参数、快速判断简单故障，用好数控锯床。

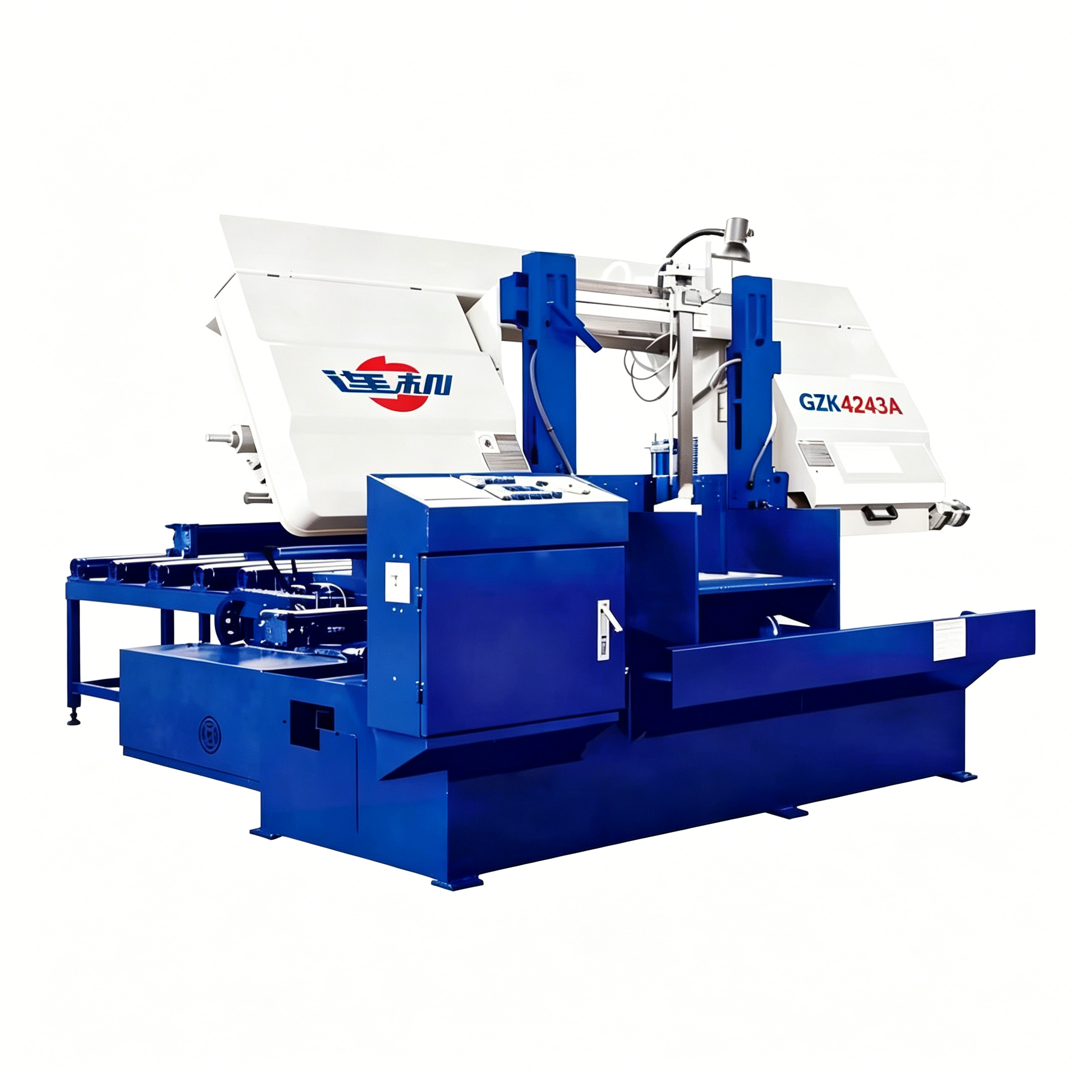

数控卧式带锯床是机械传动、液压驱动、PLC 数控、冷却润滑多系统协同完成金属锯切，下面结合连机 GZK 系列机型通俗拆解整套工作流程。

一、整机完整锯切循环流程

操作人员在触控屏录入切割长度、切割数量、锯切速度等工艺参数；设备接收到指令后，自动完成：自动送料定位→工件液压夹紧→锯条回转启动→锯架向下进给锯切→锯切完成抬升锯架→松开虎钳→再次送料循环，达到设定数量自动停机。整套流程不需要人工反复测量、推料，实现批量坯料自动化下料。

二、五大核心系统分工解析

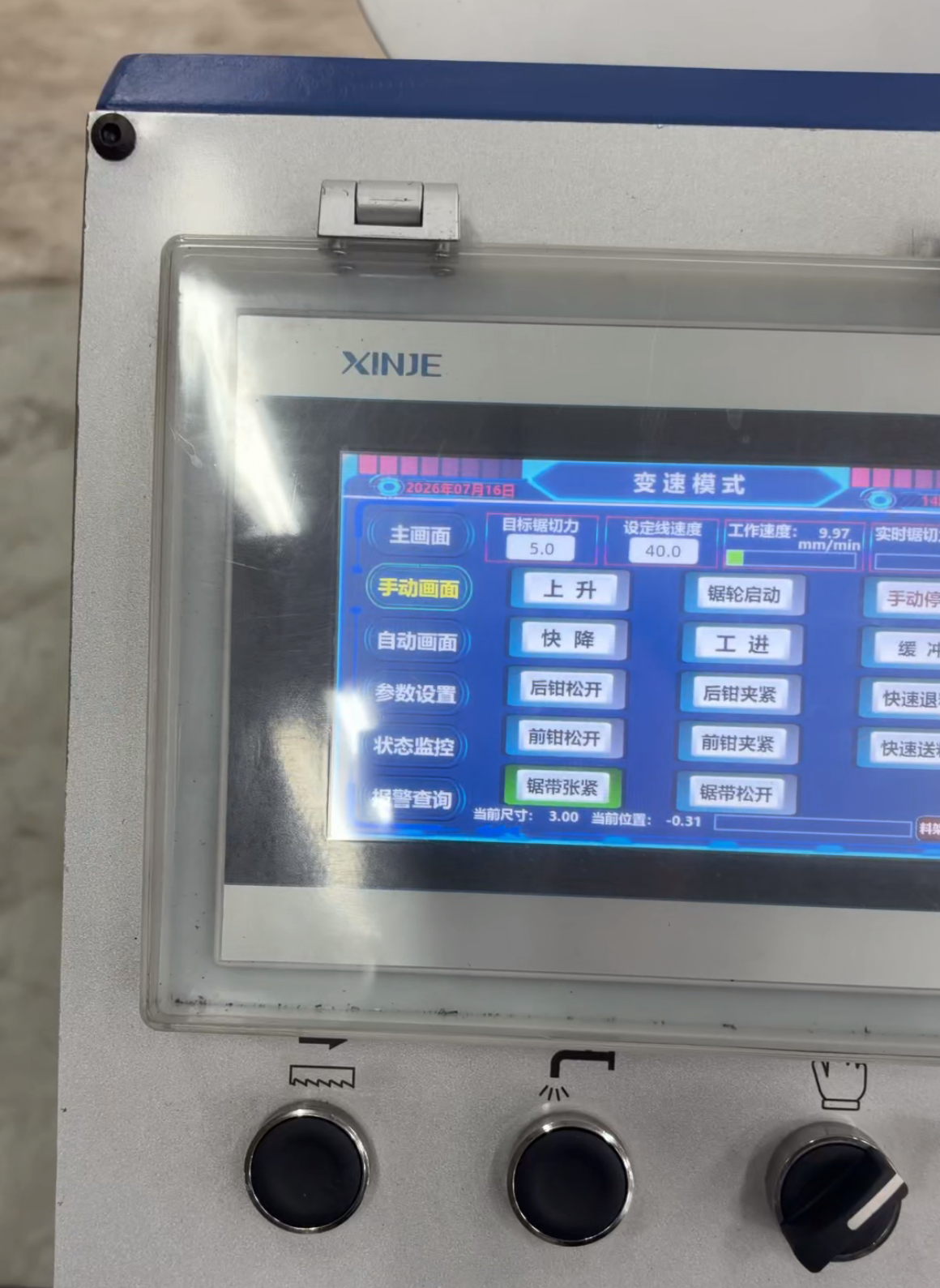

1、PLC 数控控制系统（设备大脑）

连机 GZK 系列搭载工业级 PLC 触控控制系统，是整套设备指挥中枢。

• 接收操作人员输入的长度、数量、速度参数；
• 调度送料、夹紧、锯切、抬刀全部动作；
• 可以存储多套不同材质工艺参数，换产一键调用；
• 集成断带保护、开门断电、过载报警，出现异常自动停机；
• 光栅尺闭环定位，保障自动送料精度可达 ±0.2mm。

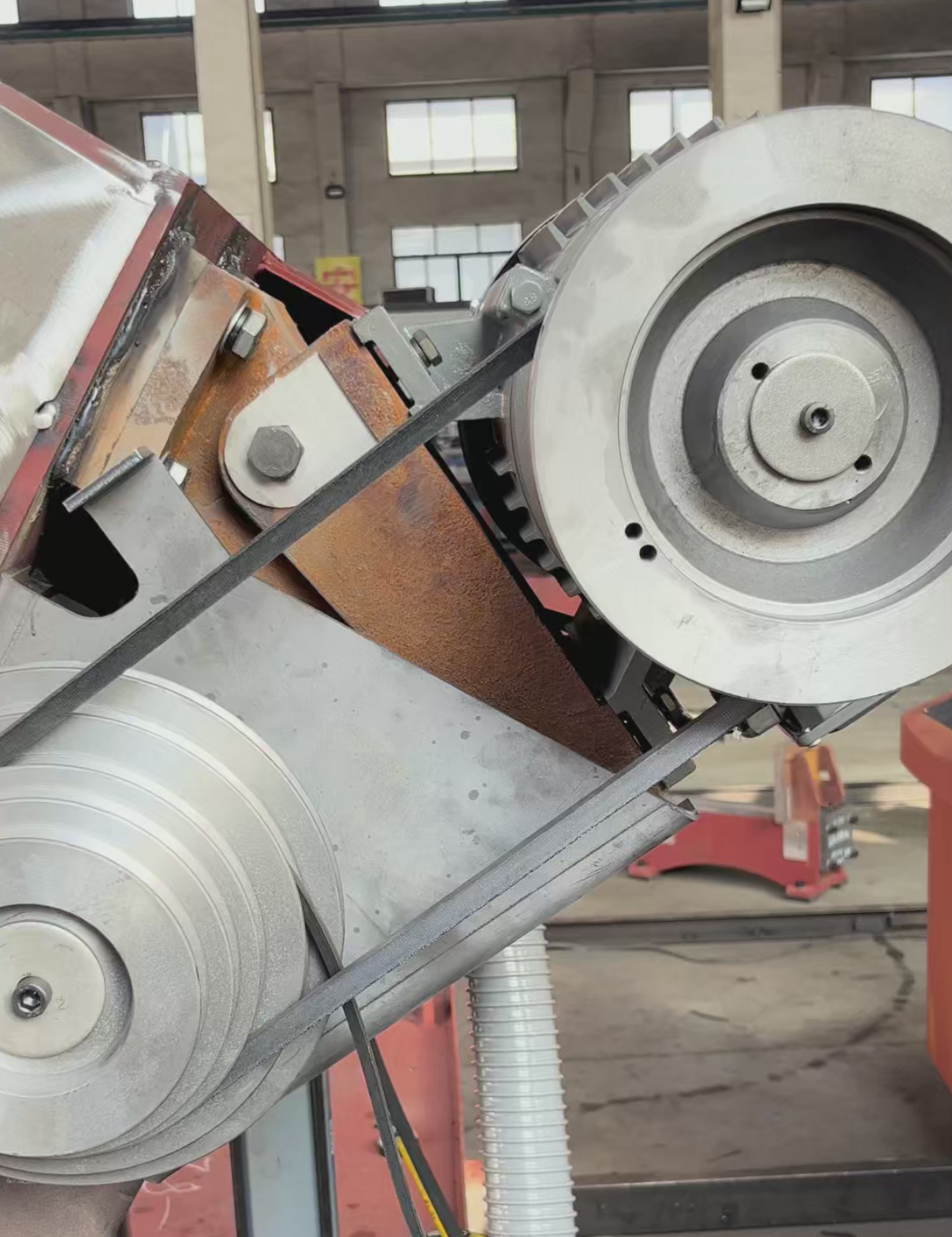

2、主传动回转系统（锯条动力来源）

主电机经过蜗轮蜗杆减速机带动主动锯轮旋转，依靠摩擦力驱动环形带锯条在主动轮、从动轮之间循环回转，依靠锯齿切削金属坯料。

连机锯床锯轮全部做动平衡校正，降低旋转抖动，减少锯条非正常损耗；变频调速机型，锯带线速度可以连续调节，适配碳钢、模具钢、不锈钢多种材质。

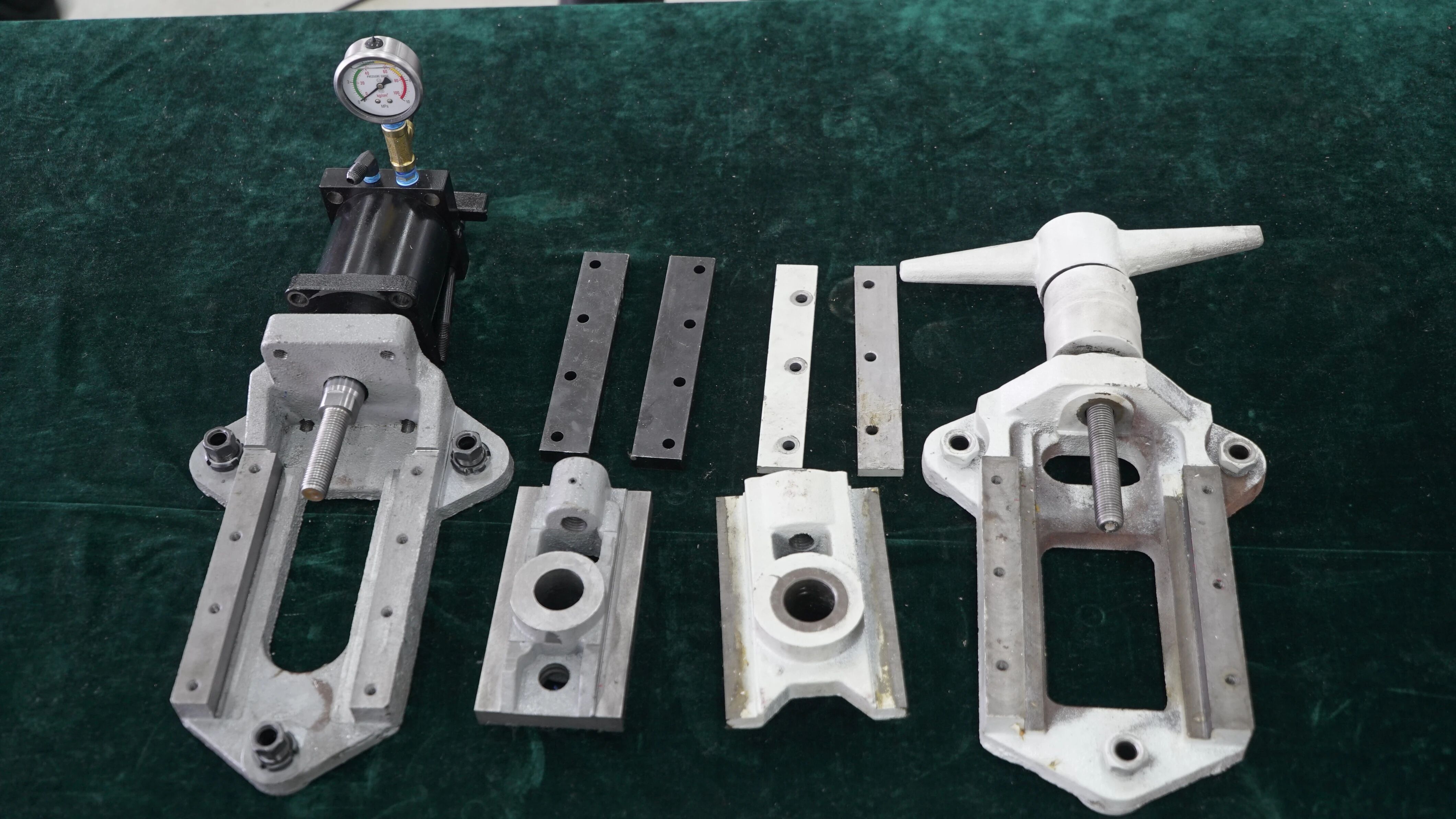

3、锯条张紧机构

锯条必须维持合适张紧力，才不会跑条、摆动。

• 张紧机构推动从动锯轮移动，给锯条施加预设张力；
• 连机机型可选配油压自动张力补偿，锯切过程动态维持张力，抵消温度、受力带来张力波动，避免人工调节失误。

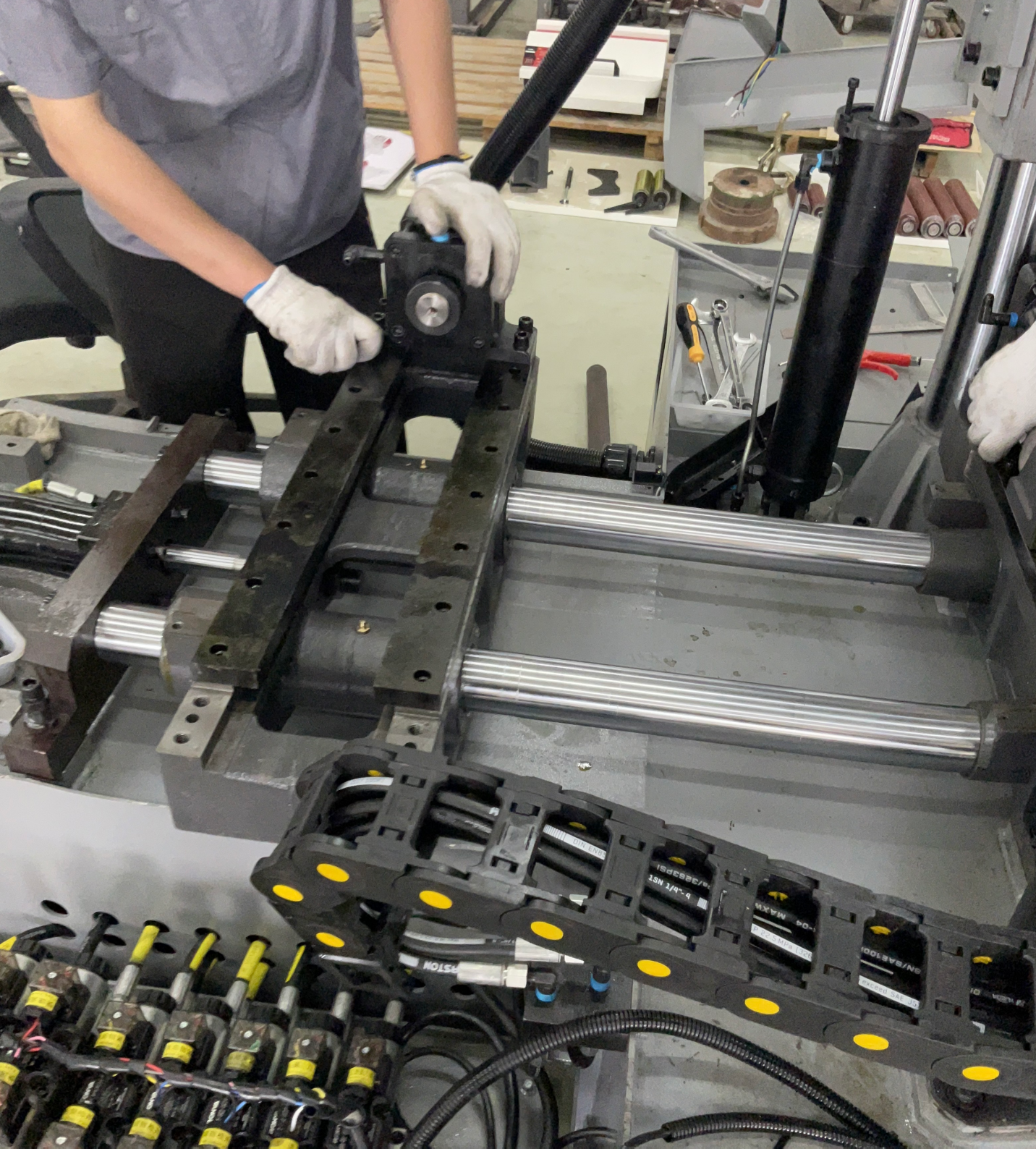

4、SHA 精密液压执行系统（动作的肌肉）

液压系统承担工件夹紧、锯架升降进给两大核心动作。

1. 双向液压虎钳：工件到位后自动夹紧，切削过程防止工件窜动打滑；
2. 锯架进给油缸：控制锯架向下进给切削，调速阀控制进给快慢；自研 SHA 精密液压系统，受油温变化干扰小，进给平稳，硬料低速稳切，软料高效下料。

5、导向、冷却与清屑辅助系统

1. 导向机构：导向臂 + 合金钢导向圈约束锯条运行轨迹，强制锯条垂直于工作台，避免锯条偏摆，保障切面垂直度；作业时导向臂尽量贴近工件，缩短锯条悬空段。
2. 冷却喷淋系统：切削液喷射至锯缝位置，带走锯切高温，润滑锯齿；
3. 动力钢刷：实时刷除锯条齿沟里面的铁屑，防止铁屑带入锯缝造成打齿崩齿。

三、半自动 GB 系列与数控 GZK 系列原理差异

• GB 半自动系列：数控系统缺失，送料需要人工测量推送；夹紧、锯架升降进给依靠液压完成；适合多品种、小批量加工。
• GZK 数控全自动系列：增加光栅尺自动送料机构，整套循环由 PLC 自动调度，适合大批量标准化坯料，一人看管多台设备。

四、了解原理对实际生产的价值

1. 理解张紧、进给、线速度的逻辑，能够合理调试参数，减少打齿、斜切、断带；
2. 出现简单故障时，可以快速区分问题属于数控、液压、传动还是冷却系统；
3. 更好落实分级保养，针对性维护各系统，延长整机与锯条寿命。
